Dom > Katalozi > Visokotlačna pumpa > WHY60000 Sustav visokotlačne pumpe
WHY60000 visokotlačne crpke napravljene su za rad pri kontinuiranom maksimalnom radnom vremenu navedenom u parametrima učinka. Samo usporedite brzinu radilice, prosječnu brzinu klipa, promjer klipa i nazivnu snagu.
Visokotlačna pumpa
Težina: cca.2800 KG

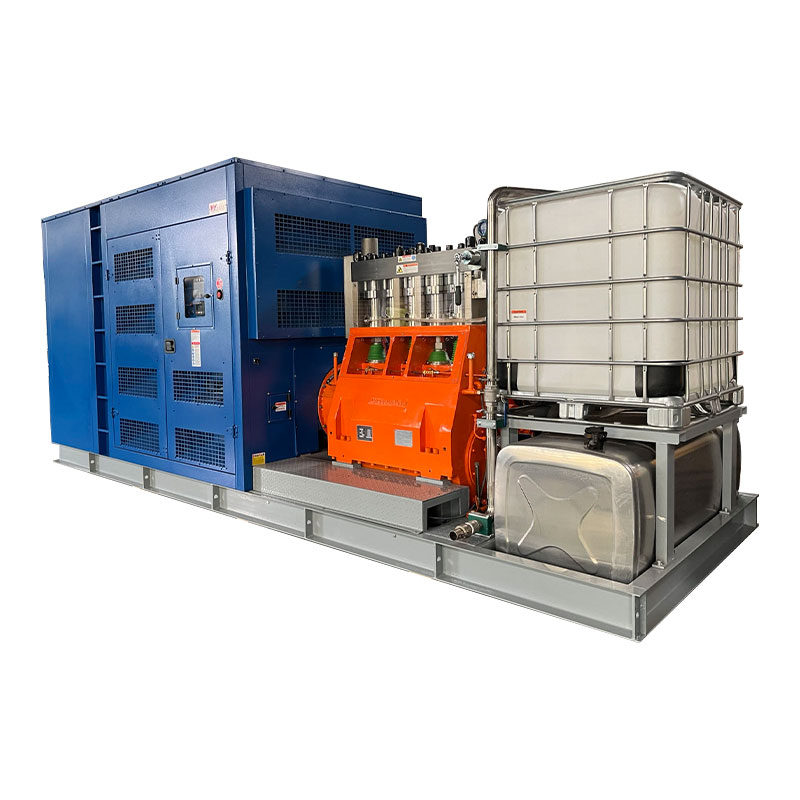

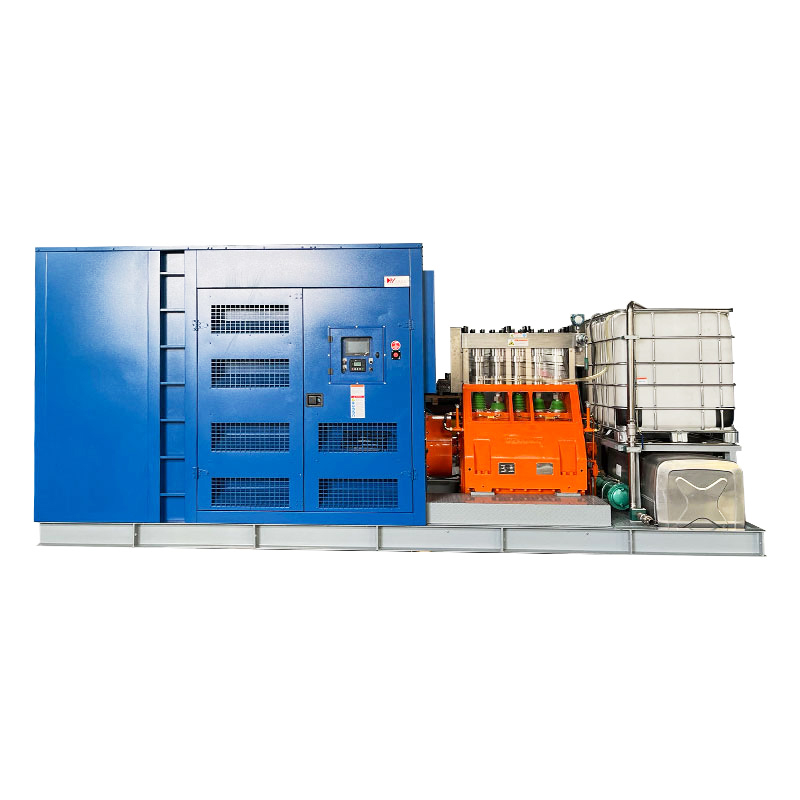

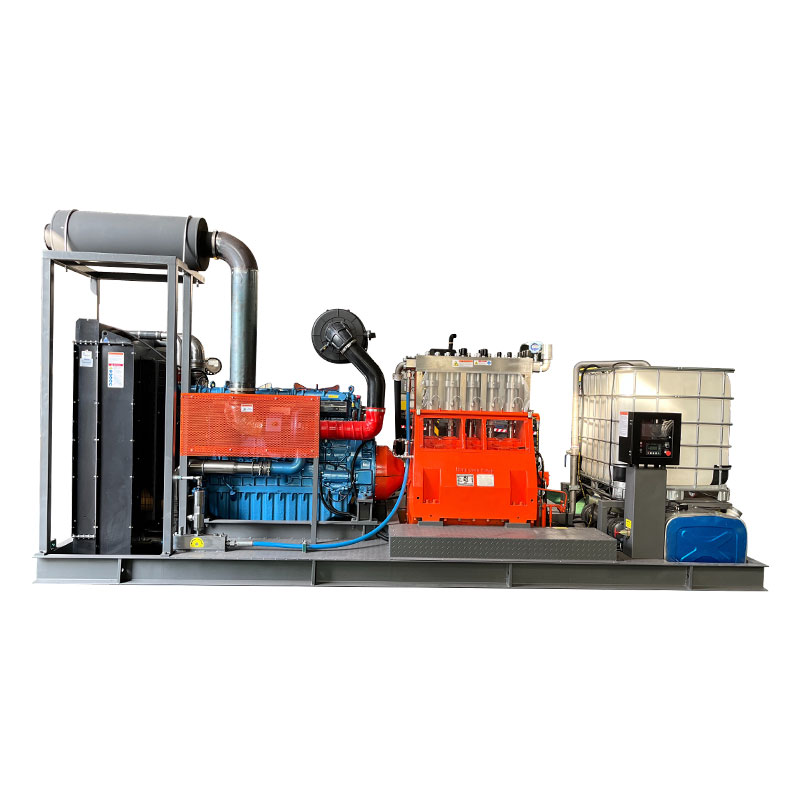

Stacionarna jedinica s dizelskim motorom
Duljina: 4500 mm
Širina: 2000 mm
Visina: 2450 mm
Težina: 8000 kg
Značajka
Snage do 800 kW
Vertikalni 3-cilindrični dizajn
| Serija WHY60000 | |||||||||
| Model | Klip | Protok | Potrebna snaga (kW) | D | okretaja u minuti | ||||
| Promjer | 500kw | 560kw | 630kw | 710kw | 800kw | n1 | n2 | ||
| (mm) | (l/min) | Radni tlak (bar) | |||||||
| ZAŠTO60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| ZAŠTO60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| ZAŠTO60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| ZAŠTO60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| ZAŠTO60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| ZAŠTO60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| ZAŠTO60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| ZAŠTO60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| ZAŠTO60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| ZAŠTO60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| ZAŠTO60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| ZAŠTO60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| ZAŠTO60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| ZAŠTO60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| ZAŠTO60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| ZAŠTO60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| ZAŠTO60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| ZAŠTO60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| ZAŠTO60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| ZAŠTO60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| ZAŠTO60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| ZAŠTO60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| ZAŠTO60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=klip/klip promjera [mm] | ZAŠTO60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=okretaji motora/motora | ZAŠTO60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Or.p.m radilice | ZAŠTO60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Brzina klipa: 0,73 m/s | Tablica pretvorbe: Snaga 1kW=1,34KS |
| Sila šipke:155KN | Op.pritisak 1bar=14,5psi=0,1Mpa |
| Hod: 100 mm | Učinkovitost pretvorbe WHY visokotlačne pumpe može biti do 92%~98% |
| Izbor N2: 450 |
Dinamična visokotlačna brtva promiče prednosti dizajna Y-tipa brtve, dodatno poboljšavajući učinkovitost, a posebni keramički klip može doseći maksimalno 3000 bara.
