Dom > Katalozi > Visokotlačna pumpa > WHY50000 visokotlačna keramička klipna pumpa

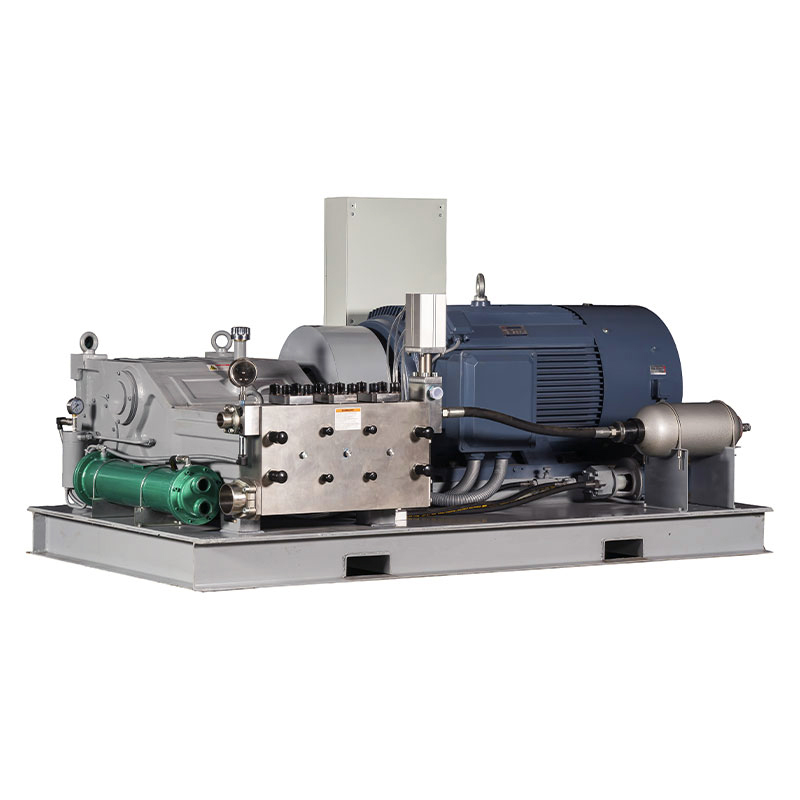

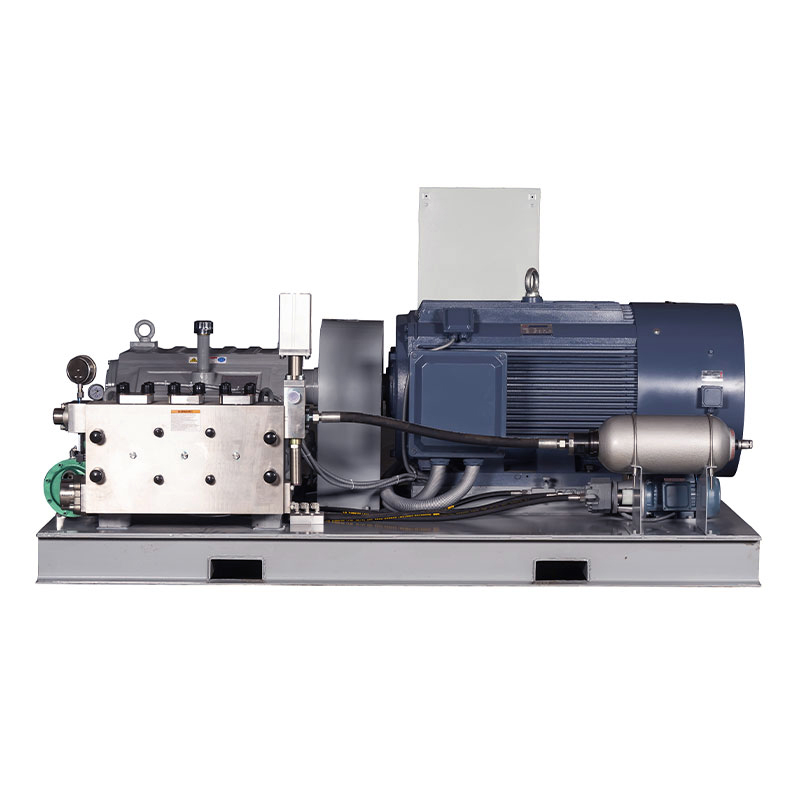

Visokotlačne pumpe WHY50000 izrađene su za rad pri kontinuiranom maksimalnom radnom vremenu navedenom u parametrima učinka. Samo usporedite brzinu radilice, prosječnu brzinu klipa, promjer klipa i nazivnu snagu.
Kvaliteta i pouzdanost
Glava pumpe od nehrđajućeg čelika je bez izmjeničnog naprezanja
Visokotlačno brtvljenje prednaprezanja opruge produljuje vijek trajanja
Čvrsti čvrsti keramički klip koji osigurava visoku čvrstoću i stabilan rad
Integrirano ulje za podmazivanje i sustav hlađenja klipa za produljenje radnog vijeka.
Ugrađen dvostruki reduktor za veću učinkovitost ravnoteže prijenosa
Poseban dizajn magnetskog filtra kartera
Sustav prisilnog podmazivanja kartera
Dizajn integriranog kugličnog ulaznog ventila za tekućinu uvelike poboljšava učinkovitost mehanike fluida.
Dizajn računalne mehanike fluida za dinamička opterećenja kako bi se osigurala najveća pouzdanost pod maksimalnim radnim uvjetima.
Radilica je izrađena postupkom kovanja visoke čvrstoće i posebno je obrađena
| ZAŠTO50000-388 | |||||||||||
| Model | Klip | Protok | Potrebna snaga (kw) | D | okretaja u minuti | ||||||
| Promjer | 280kw | 315kw | 355kw | 400kw | 450kw | 500kw | 550kw | n1 | n2 | ||
| (mm) | (I/min) | Radni tlak (bar) | 1500 | 388 | |||||||
| ZAŠTO50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| ZAŠTO50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| ZAŠTO50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| ZAŠTO50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| ZAŠTO50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| ZAŠTO50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| ZAŠTO50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| ZAŠTO50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| ZAŠTO50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| ZAŠTO50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| ZAŠTO50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| ZAŠTO50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| ZAŠTO50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| ZAŠTO50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| ZAŠTO50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| ZAŠTO50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| ZAŠTO50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| ZAŠTO50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| ZAŠTO50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| ZAŠTO50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| ZAŠTO50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| ZAŠTO50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D=klip/klip promjera [mm] | ZAŠTO50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=okretaji motora/motora | WHY50036~WHY50060: B tip Fluid End, opružna brtva brtve, legura & SS tekući kraj |
| n2=Or.p.m radilice | ZAŠTO50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Tablica pretvorbe: Snaga 1kW=1,34KS | Učinkovitost pretvorbe WHY visokotlačne pumpe može biti do 90%~96% |
| Op.pritisak 1bar=14,5psi=0,1Mpa | |
| Hod: 120 mm | |
| Izbor N2: 457 |
Dinamična visokotlačna brtva promiče prednosti dizajna Y-tipa brtve, dodatno poboljšavajući učinkovitost, a posebni keramički klip može doseći maksimalno 3000 bara.
