Što je triplex klipna pumpa i kako radi?

Razumijevanje Triplex klipne pumpe: industrijska snaga

U svijetu visokotlačnog prijenosa tekućine, triplex klipna pumpa stoji kao kamen temeljac inženjerske pouzdanosti. Za razliku od standardnih centrifugalnih pumpi koje se oslanjaju na brzinu za pomicanje tekućina, ovi strojevi s pozitivnim pomakom koriste mehaničko djelovanje tri klipna klipa za stvaranje dosljednog protoka visokog tlaka. Pojam triplex posebno se odnosi na konfiguraciju s tri cilindra, što je dizajnerski izbor ukorijenjen u potrebi za mehaničkom ravnotežom i smanjenjem pulsiranja tlaka. Ove su pumpe neophodne u okruženjima u kojima se tekućina mora kretati uz značajan otpor, kao što je ubrizgavanje u duboke bušotine, visokotlačno čišćenje i hidrauličko frakturiranje.

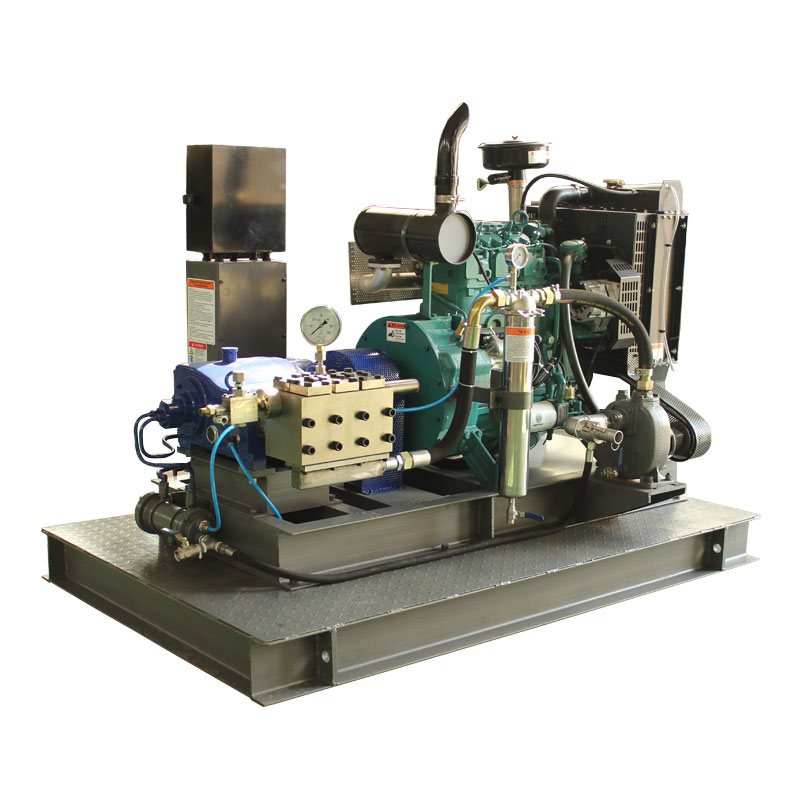

Potražnja za ovim sustavima često zahtijeva neovisne izvore energije, što dovodi do razvoja Diesel Triplex klipna pumpa . Spajanjem robusnih mehaničkih prednosti triplex glave s velikim okretnim momentom i prenosivošću dizelskog motora, industrije mogu raditi na udaljenim lokacijama gdje električna infrastruktura ne postoji. Ovo detaljno istraživanje pokriva nijanse njihove unutarnje mehanike, fiziku istiskivanja tekućine i operativne standarde potrebne za održavanje ovih visokoučinkovitih jedinica tijekom dugog radnog vijeka.

Da biste doista cijenili triplex dizajn, morate pogledati evoluciju tehnologije pumpe. Jednostruke ili dvostruke crpke često pate od značajnih učinaka "vodenog udara" i nejednakih protoka. Uvođenjem trećeg klipa, vrijeme hodova pražnjenja se preklapa na način koji stvara mnogo glatkiji izlaz. Ova stabilnost je kritičan za zaštitu nizvodnih cjevovoda i osiguranje dugotrajnosti unutarnjih brtvi i ventila pumpe.

Osnovne komponente Triplex klipne pumpe

Triplex klipna pumpa podijeljena je u dva primarna dijela: pogonski dio i tekućinski dio. Svaka sekcija igra vitalnu ulogu u pretvaranju rotacijske energije u linearni hidraulički tlak.

The Power End

Kraj snage je mehaničko srce koje pokreće klipno gibanje. Obično se sastoji od koljenastog vratila, klipnjača i križnih glava. Koljenasto vratilo pretvara kružno gibanje motora ili motora u kretanje naprijed-natrag. Budući da radilica ima tri zabačaja pomaknuta za 120 stupnjeva, tri klipa rade u raspoređenom slijedu. Ovaj offset je tajna za kontinuirani profil protoka povezan s triplex sustavima.

Fluid End

Kraj tekućine je mjesto gdje se događa stvarno pumpanje. Sadrži razvodnik pumpe, klipove i sklopove ventila. Klipovi, često izrađeni od keramike visoke čvrstoće ili nehrđajućeg čelika sa posebnim premazima, klize unutra i iz komore za tekućinu. Za razliku od klipne pumpe, gdje se brtva pomiče s klipom, klipna pumpa koristi stacionarne visokotlačne brtve kroz koje klip klizi. Ovaj dizajn omogućuje znatno veći radni tlak , često prelazeći nekoliko tisuća funti po kvadratnom inču.

• Usisni ventili: Oni dopuštaju tekućinu u komoru tijekom takta uvlačenja.
• Ispusni ventili: Oni se otvaraju tijekom hoda prema naprijed kako bi potisnuli tekućinu u sustav.
• Pakiranje klipa: Kritična brtva koja sprječava curenje tekućine natrag u pogonski dio.
• Razdjelnik: Unutarnji cjevovod koji distribuira tekućinu u svaki od tri cilindra.

Mehanički tijek rada: kako funkcionira

Rad triplex klipne pumpe slijedi strogi ciklus od četiri stupnja za svaki od njezina tri cilindra. Budući da su ti ciklusi raspoređeni, pumpa osigurava gotovo konstantan protok tekućine pod tlakom.

1. Usisni takt: Kako se radilica okreće, klipnjača povlači klip unatrag. To stvara vakuum unutar cilindra. Atmosferski tlak (ili dovodni tlak) prisiljava usisni ventil na otvaranje, puneći komoru tekućinom.
2. Prijelaz: Nakon što klip dosegne svoj maksimalni stražnji položaj, usisni ventil se zatvara zbog napetosti opruge i početne promjene tlaka.
3. Hod pražnjenja: Radilica nastavlja svoju rotaciju, gurajući klip naprijed u komoru ispunjenu tekućinom. Budući da je tekućina gotovo nestlačiva, tlak brzo raste.
4. Izbacivanje: Kada unutarnji tlak premaši tlak u ispusnom vodu, ispusni ventil se prisilno otvara. Klip gura tekućinu iz razvodnika u cjevovod za primjenu.

U Diesel Triplex klipnoj pumpi ovaj se ciklus može dogoditi stotinama puta u minuti. Brzina dizelskog motora često se kontrolira putem mjenjača ili remenskog pogona kako bi odgovarala specifičnim zahtjevima protoka zadatka. The volumetrijska učinkovitost ovih pumpi je izuzetno visok, često prelazi 90 posto, što znači da se gotovo sva tekućina koja ulazi u komoru uspješno ispušta pod pritiskom.

Tehničke specifikacije i metrika performansi

Odabir prave crpke zahtijeva razumijevanje kako se mehanički ulaz pretvara u hidraulički izlaz. Sljedeća tablica ilustrira tipičan odnos performansi u industrijskim triplex sustavima.

Inženjeri moraju uravnotežiti ove čimbenike. Na primjer, povećanje promjera klipa će dati više volumena, ali dizel motor mora biti sposoban pružiti potrebni moment svladati otpor na toj većoj površini. Zbog toga se favoriziraju dizelski motori; njihove krivulje momenta su idealne za teška, pulsirajuća opterećenja triplex crpke.

Prednost dizel pogona u Triplex sustavima

Dok su električni motori uobičajeni u stacionarnim tvorničkim postavkama, triplex crpka s dizelskim pogonom standard je za mobilne i robusne primjene. Postoji nekoliko tehničkih razloga za ovu preferenciju.

Prenosivost i autonomija

U naftnim poljima, rudarskim mjestima ili velikim građevinskim projektima, pristup visokonaponskoj električnoj mreži često je ograničen. Dizelski motor osigurava samostalan izvor energije koji može raditi satima s jednim spremnikom goriva. Ova autonomija je od vitalnog značaja za jedinice za hitne slučajeve, kao što su visokotlačni sustavi za suzbijanje požara ili mobilne hidroelektrane za rušenje.

Kontrola promjenjive brzine

Dizelski motori nude izvrsnu promjenjivu kontrolu brzine putem gasa. Budući da je protok pumpe s pozitivnim pomakom izravno proporcionalan njezinom broju okretaja u minuti, operater može fino namjestiti izlaz pumpe jednostavnim podešavanjem brzine motora. Ovo eliminira potrebu za skupim pogonima s promjenjivom frekvencijom (VFD) koji su potrebni električnim motorima na terenu.

Izdržljivost u teškim uvjetima

Industrijski dizelski motori izgrađeni su da izdrže prašinu, vlagu i ekstremne temperaturne fluktuacije. Kada se upari s triplex pumpom koja ima robusno kućište radilice od lijevanog željeza i završetak tekućine od nehrđajućeg čelika, rezultirajući stroj može raditi 24/7 u najtežim klimatskim uvjetima na Zemlji.

Protokoli održavanja za dugovječnost

Dugovječnost visokotlačnog sustava u potpunosti ovisi o strogosti njegovog rasporeda održavanja. Budući da su klipovi i brtve izloženi stalnom trenju i ciklusima visokog tlaka, smatraju se "habavim predmetima".

• Podmazivanje: Pogonski dio zahtijeva visokokvalitetno ulje za prijenosnike. Praćenje metalnih strugotina u ulju može pružiti rano upozorenje o kvaru ležaja.
• Pregled pečata: Brtve klipa treba pregledati zbog curenja. Malo kapanje često je namjerno za hlađenje, ali prekomjerno curenje ukazuje na potrebu zamjene.
• Sjedište ventila: Tijekom vremena, ventili i sjedišta mogu postati udubljeni ili "isprani". Redovitim pregledom osigurava se da pumpa održava svoju volumetrijsku učinkovitost.
• Filtriranje: Tekućina koja ulazi u pumpu mora biti bez velikih čestica. Abrazivne krutine mogu zarezati klipove i uništiti visokotlačne brtve za nekoliko sati.

Implementacijom proaktivne strategije održavanja operateri mogu postići tisuće sati usluge prije nego što je potreban veliki remont. Ovo je osobito važno za jedinice s dizelskim motorom gdje zastoji mogu rezultirati značajnim financijskim gubicima u operacijama na terenu.

Uobičajene industrijske primjene

Raznovrsnost triplex dizajna omogućuje mu da služi različitim industrijama. Njegova sposobnost rukovanja različitim tekućinama - od vode i ulja do kemikalija i mulja - čini ga nezamjenjivim alatom.

Industrija nafte i plina

U uzvodnom sektoru, triplex pumpe se koriste za stimulaciju bušotine, utiskivanje cementa i odlaganje proizvedene vode. Mogućnosti visokog tlaka omogućuju operaterima da prevladaju prirodni pritisak dubokih podzemnih rezervoara.

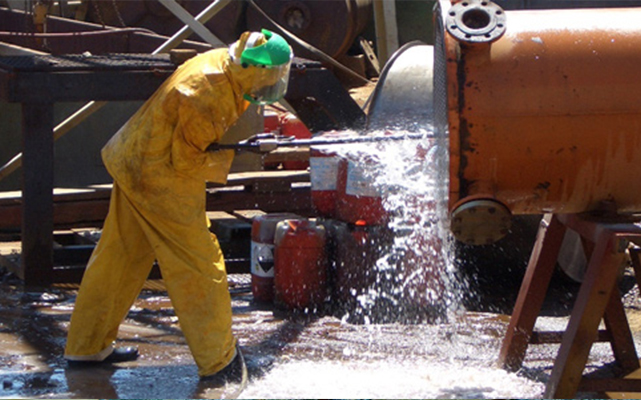

Industrijsko čišćenje i hidrodemolicija

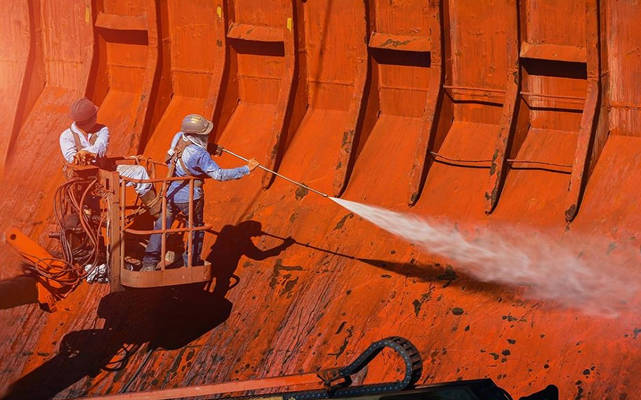

Vodeni mlaz pri tlakovima većim od 1000 bara može prorezati beton ili skinuti boju s trupa broda. Ravnomjerni protok triplex pumpe osigurava da alat za rezanje ostane učinkovit bez valova koji bi se dogodio s manjim dizajnom pumpe.

Poljoprivredno navodnjavanje i ubrizgavanje kemikalija

Za veliku poljoprivredu, ove pumpe mogu premjestiti vodu na velike udaljenosti ili ubrizgati gnojiva u vodove za navodnjavanje s iznimnom preciznošću. Izdržljivost varijante s dizelskim motorom čini je idealnom za upotrebu na udaljenim poljima.

Tehnički izazovi i rješenja

Nijedan mehanički sustav nije bez izazova. Za triplex crpke primarni problemi uključuju kontrolu kavitacije i pulsiranja.

Kavitacija nastaje kada je usisni tlak prenizak, uzrokujući stvaranje mjehurića pare koji se zatim snažno skupljaju o komponente pumpe. Ovo se može spriječiti osiguravanjem odgovarajuće neto pozitivne usisne visine (NPSH) i upotrebom pumpi za povišenje tlaka ako je dovodni spremnik smješten daleko od glavne jedinice.

Pulsiranje je inherentna karakteristika klipnih pumpi. Dok tri cilindra to značajno smanjuju u usporedbi s jednim ili dva, neke vibracije ostaju. Kako bi to riješili, inženjeri ugrađuju prigušivače pulsiranja—posude punjene plinom koje apsorbiraju skokove tlaka i omogućuju još ujednačeniji protok prema daljnjoj opremi.

Često postavljana pitanja (FAQ)

P1: Zašto se koriste tri klipa umjesto dva ili četiri?

A1: Tri klipa pružaju najbolju ravnotežu između mehaničke jednostavnosti i glatkoće protoka. Pomak od 120 stupnjeva osigurava da je barem jedan klip uvijek u fazi pražnjenja, smanjujući "mrtve točke" u tlaku koje se javljaju u dvostrukim pumpama.

P2: Koja je razlika između klipne pumpe i klipne pumpe?

A2: Kod klipne pumpe, brtva je pričvršćena na pokretni klip i trlja se o stijenku cilindra. U klipnoj pumpi, brtva (pakiranje) je nepomična u glavi pumpe, a glatki klip klizi kroz nju. Klipne pumpe općenito se preferiraju za više tlakove.

P3: Kako mogu znati kada je pakiranje potrebno zamijeniti?

A3: Povećanje istjecanja vode iz otvora za ispuštanje ili primjetan pad ispusnog tlaka obično znači da je brtva istrošena. Redovito praćenje stope "plakanja" najbolji je dijagnostički alat.

P4: Može li triplex pumpa raditi na suho?

A4: Ne. Pokretanje klipne pumpe bez tekućine uzrokovat će pregrijavanje brtvi i otkaz gotovo trenutačno zbog nedostatka podmazivanja i hlađenja koje osigurava pumpani medij.

P5: Koje su prednosti dizelskog motora u odnosu na električni motor za ove pumpe?

A5: Dizelski motori nude potpunu prenosivost, veliki okretni moment pri malim brzinama i mogućnost jednostavne promjene protoka pumpe putem podešavanja broja okretaja motora bez potrebe za složenim električnim kontrolerima.
