Dom > Katalozi > Visokotlačna pumpa > WHY30000 visokotlačna klipna vodena pumpa
Visokotlačne pumpe WHY30000 izrađene su za rad pri kontinuiranom maksimalnom radnom vremenu navedenom u parametrima učinka. Samo usporedite brzinu radilice, prosječnu brzinu klipa, promjer klipa i nazivnu snagu.
Visokotlačna pumpa
Težina: cca.880 KG

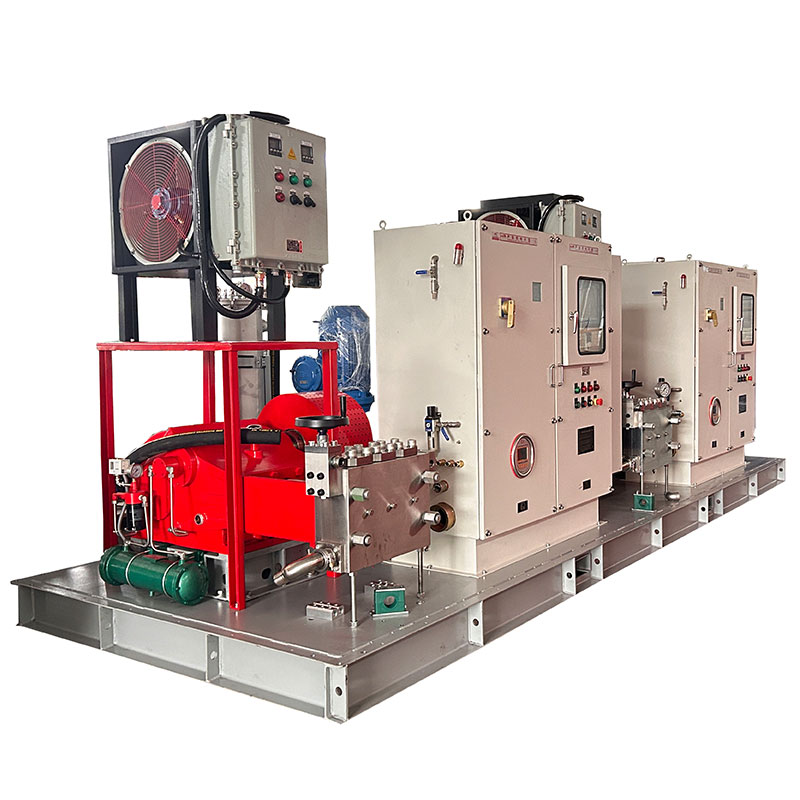

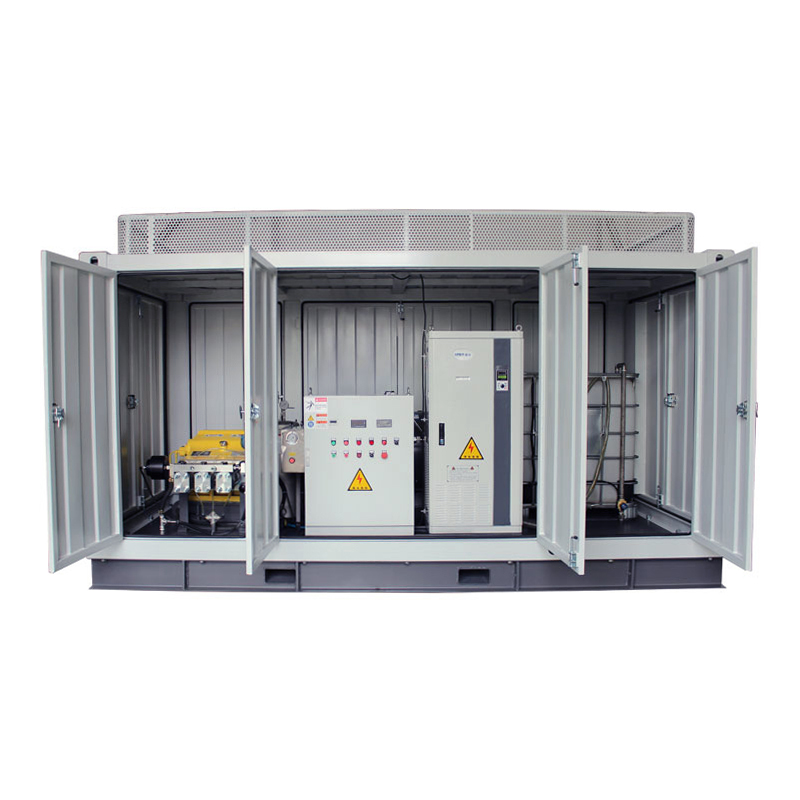

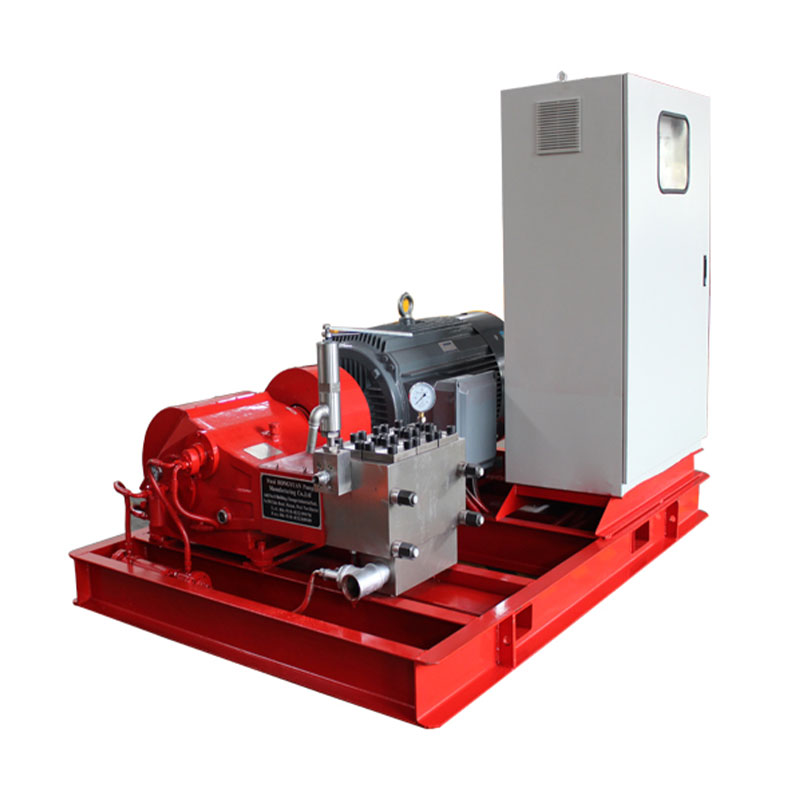

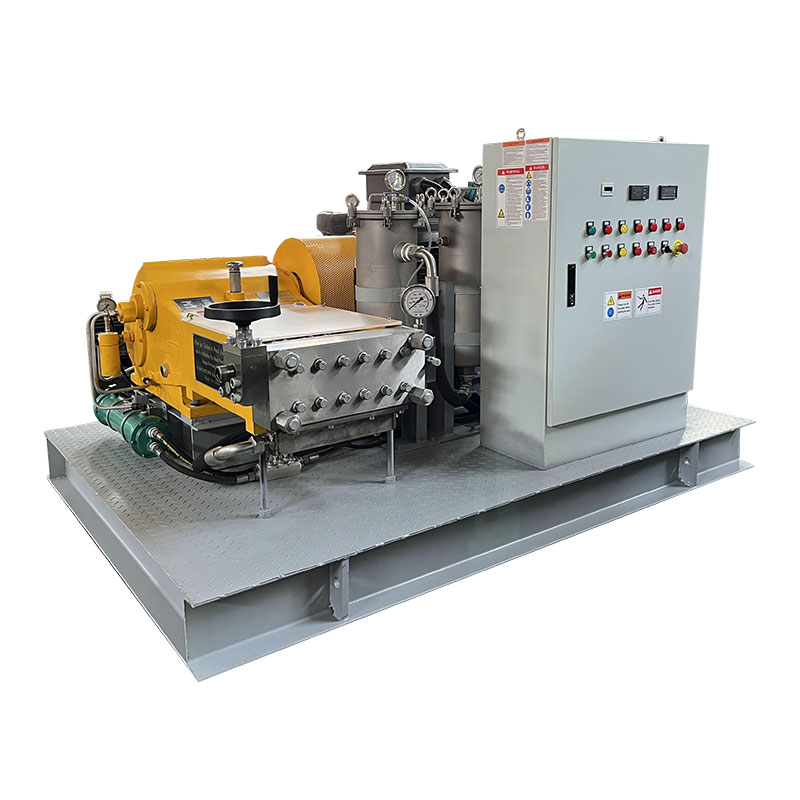

Stacionarna jedinica s elektromotorom
Duljina: 2200 mm
Širina: 1600 mm
Visina: 1600 mm
Težina: 1800 kg

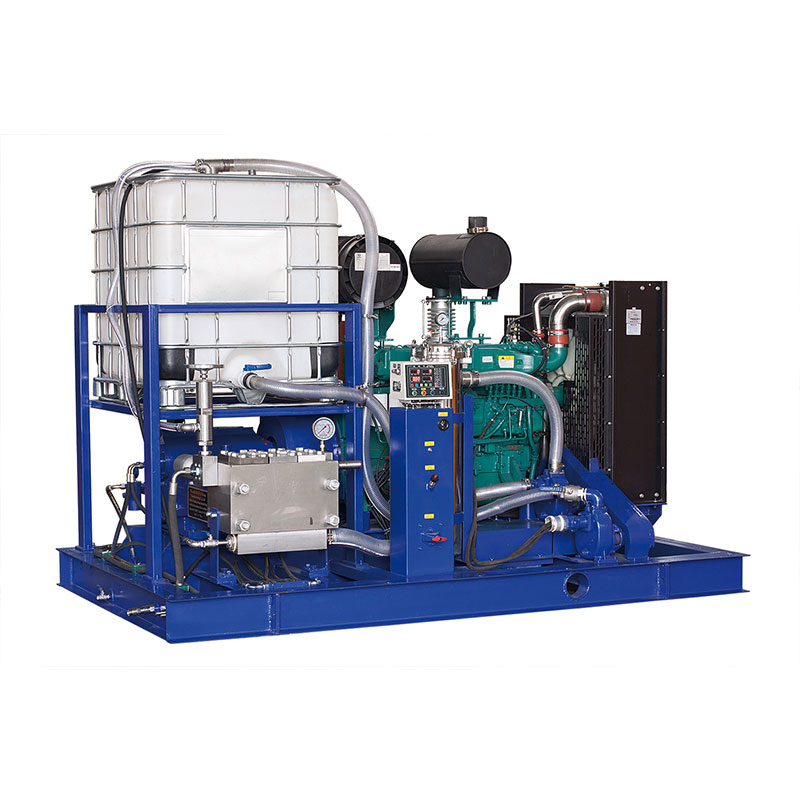

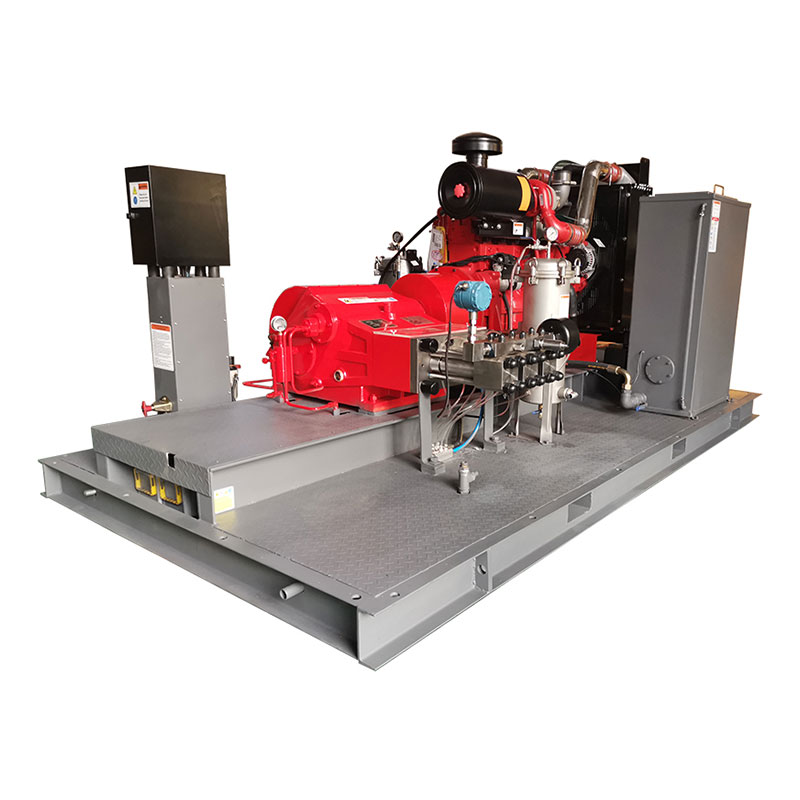

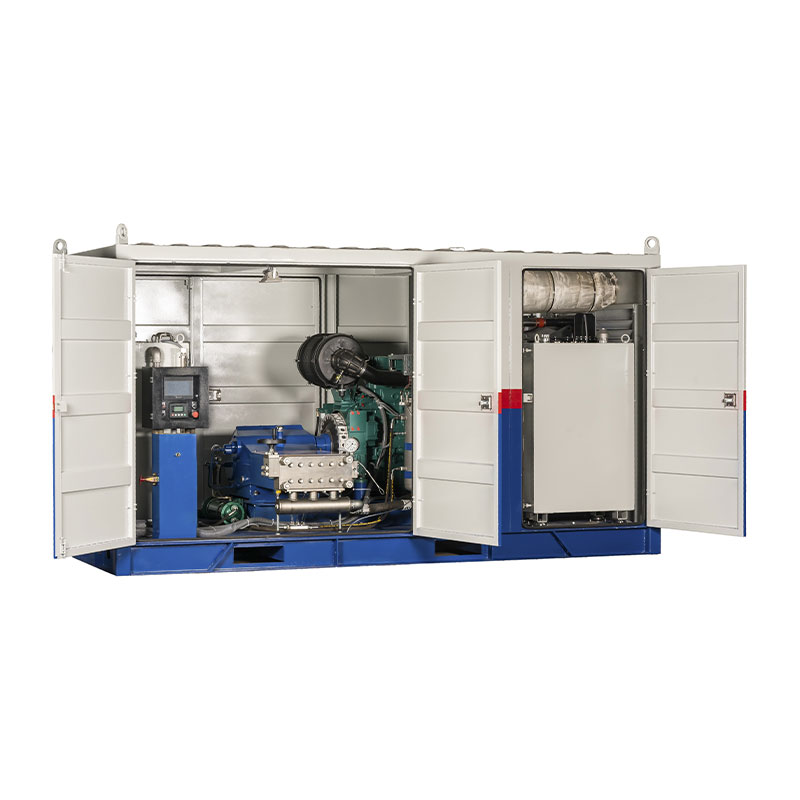

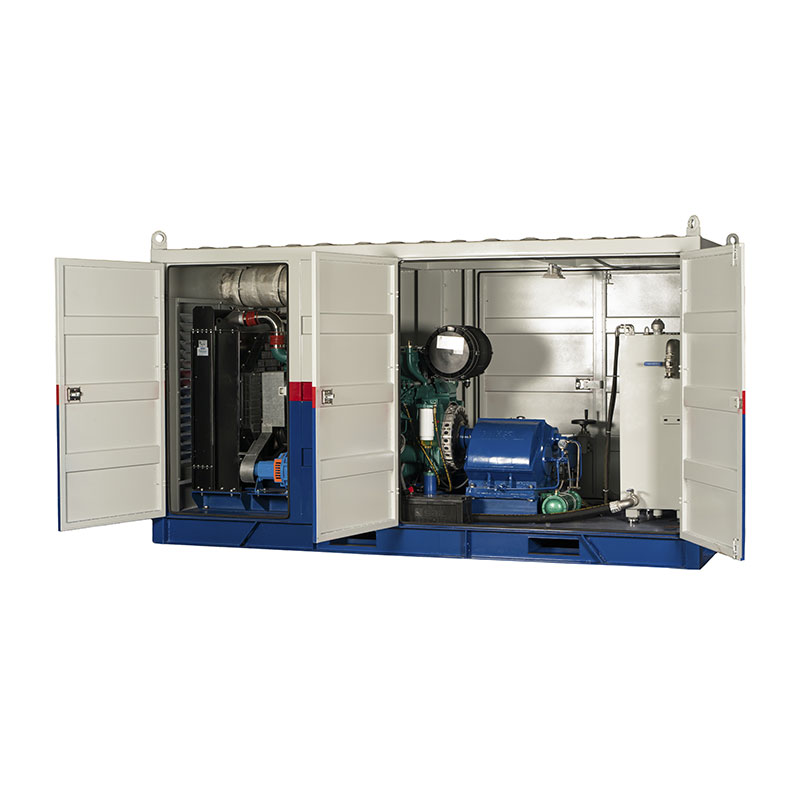

Stacionarna jedinica s dizelskim motorom
Duljina: 3500 mm
Širina: 2000 mm
Visina: 2000 mm
Težina: 2200 kg
Značajke
Snage do 300 kW
Horizontalni dizajn s 3 cilindra
Širok izbor komplementarnih pomoćnih sredstava
Kvaliteta i pouzdanost
Glava pumpe od nehrđajućeg čelika je bez izmjeničnog naprezanja
Visokotlačno brtvljenje s oprugom produljuje životni vijek
Čvrsti keramički klip osigurava visoku čvrstoću i stabilan rad
Integrirano ulje za podmazivanje i sustav hlađenja klipa za produljenje radnog vijeka.
Ugrađen dvostruki reduktor za veću učinkovitost ravnoteže prijenosa
Poseban dizajn magnetskog filtra kartera
Sustav prisilnog podmazivanja kartera
Dizajn integriranog kugličnog ulaznog ventila za tekućinu uvelike poboljšava učinkovitost mehanike fluida.
Dizajn računalne mehanike fluida za dinamičko opterećenje kako bi se osigurala najveća pouzdanost pod maksimalnim radnim uvjetima.
Radilica je izrađena postupkom kovanja visoke čvrstoće i posebno je obrađena

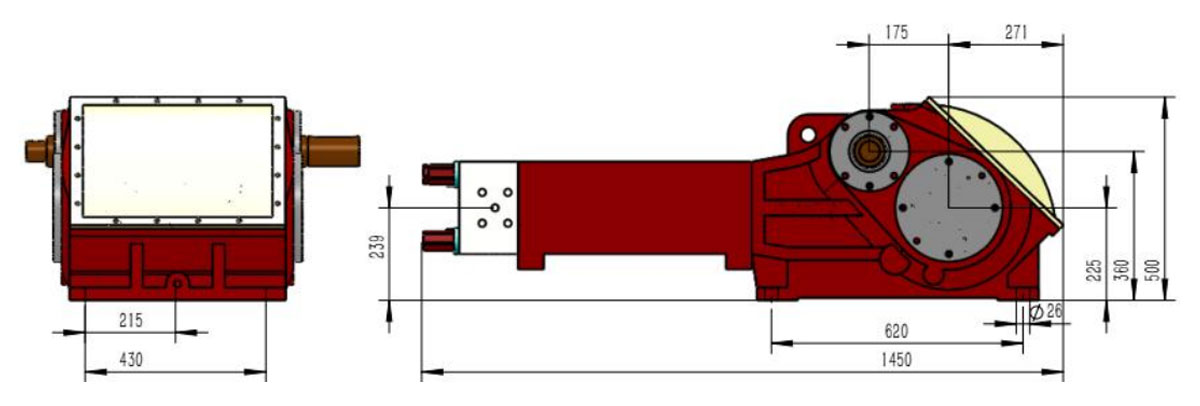

Glavne dimenzije bez dodataka kao što su usisni vod, regulator pritiska itd.
Detaljni crteži s dimenzijama i težine dostupni su na zahtjev
| Model | Klip | Protok | Potrebna snaga (kW) | D | okretaja u minuti | |||
| Promjer | 160kw | 200kw | 250kw | 280kw | n1 | n2 | ||
| (mm) | (l/min) | Radni tlak (bar) | ||||||
| ZAŠTO30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| ZAŠTO30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| ZAŠTO30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| ZAŠTO30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| ZAŠTO30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| ZAŠTO30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| ZAŠTO30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| ZAŠTO30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| ZAŠTO30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| ZAŠTO30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| ZAŠTO30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| ZAŠTO30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| ZAŠTO30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| ZAŠTO30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| ZAŠTO30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| ZAŠTO30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| ZAŠTO30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| ZAŠTO30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D=klip/klip promjera [mm] | ZAŠTO30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=okretaji motora/motora | ZAŠTO30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Or.p.m radilice | ZAŠTO30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Brzina klipa: 0,73 m/s | Tablica pretvorbe: Snaga 1kW=1,34KS |
| Sila šipke:105KN | Op.pritisak 1bar=14,5psi=0,1Mpa |
| Hod: 120 mm | Učinkovitost pretvorbe WHY visokotlačne pumpe može biti do 92%~98% |
| Izbor N2: 439 |
