Dom > Katalozi > Visokotlačna pumpa > WHY13200 dizel pumpa za vodu visokog pritiska
Visokotlačne pumpe WHY13200 izrađene su za rad pri kontinuiranom maksimalnom radnom vremenu navedenom u parametrima učinka. Samo usporedite brzinu radilice, prosječnu brzinu klipa, promjer klipa i nazivnu snagu.
Visokotlačna pumpa
Težina: cca.550 KG

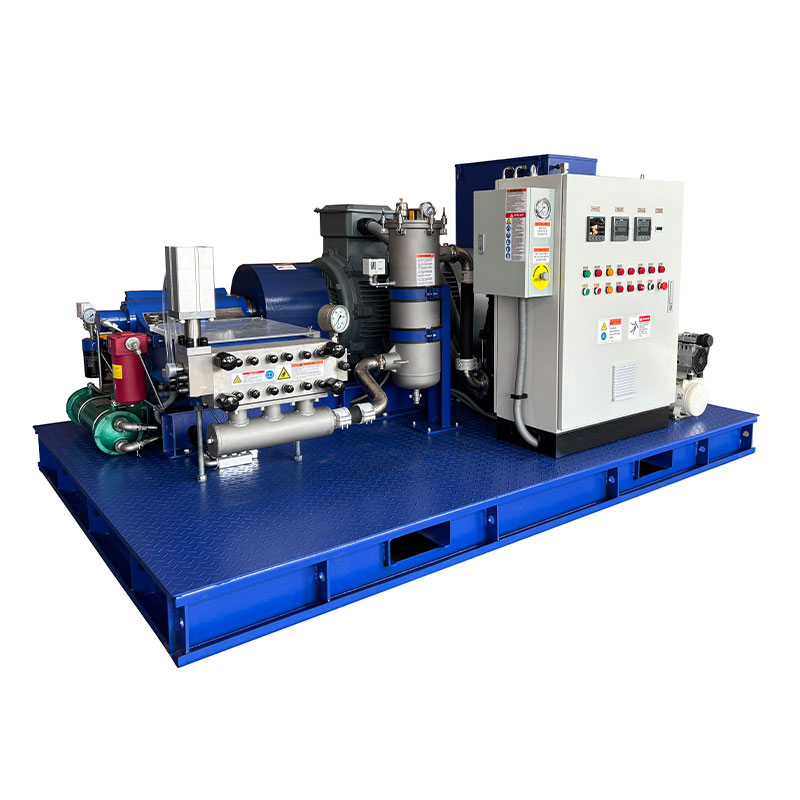

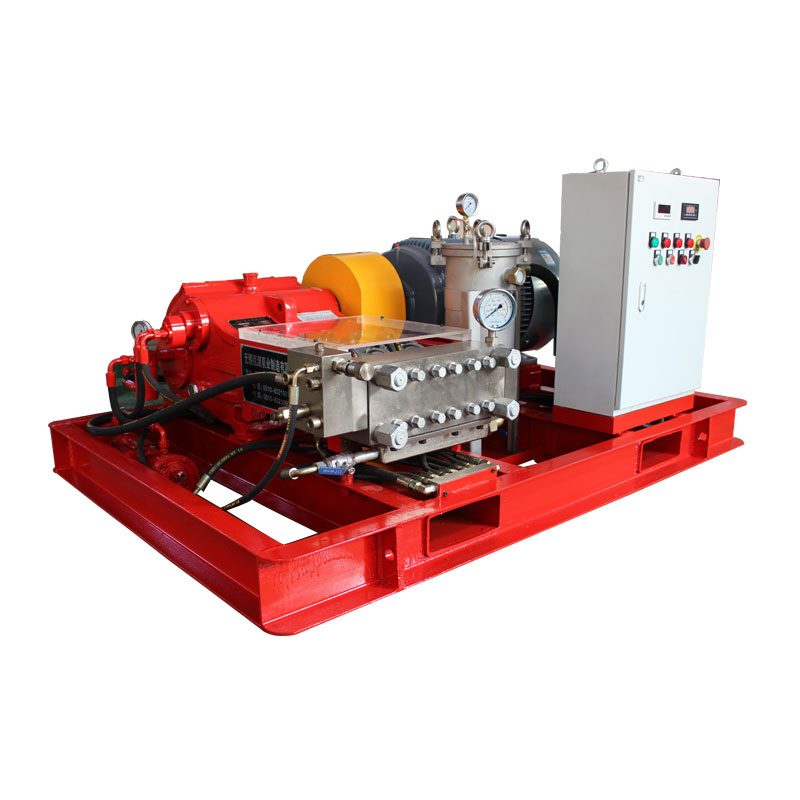

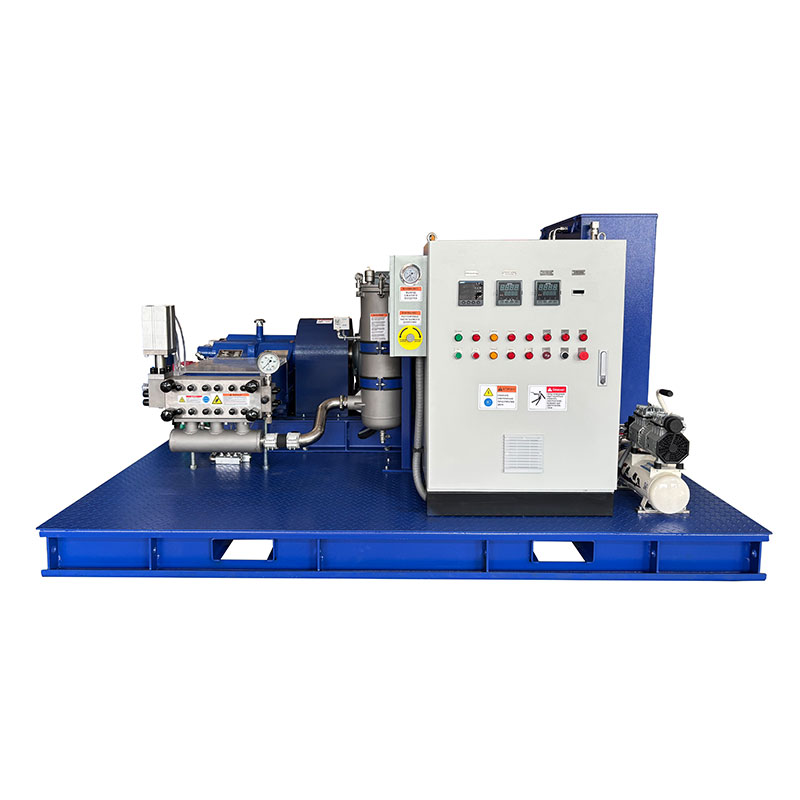

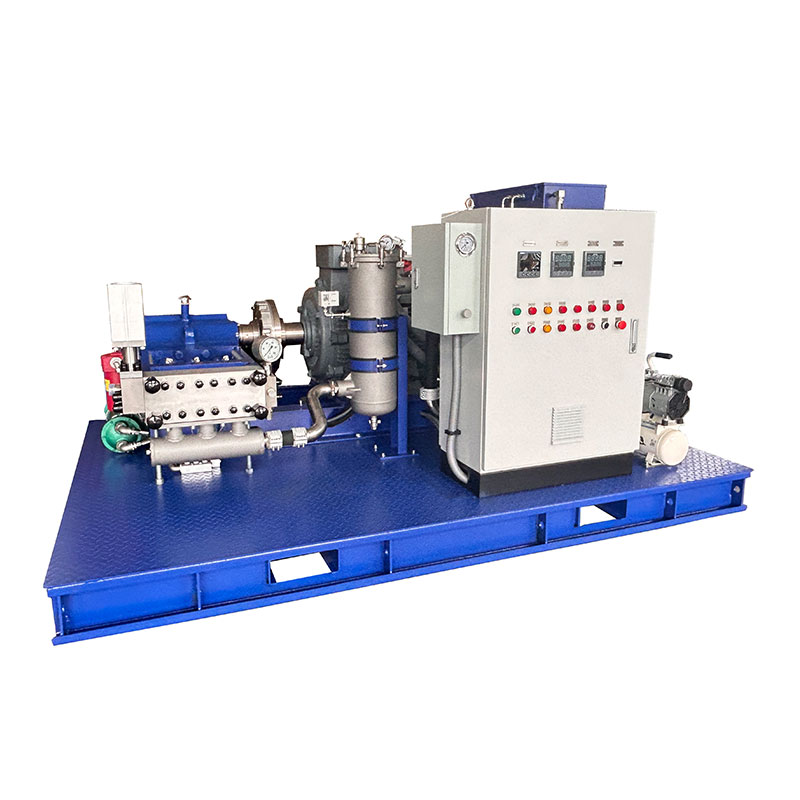

Stacionarna jedinica s elektromotorom
Duljina: 2200 mm
Širina: 1600 mm
Visina: 1600 mm
Težina: 1800 kg

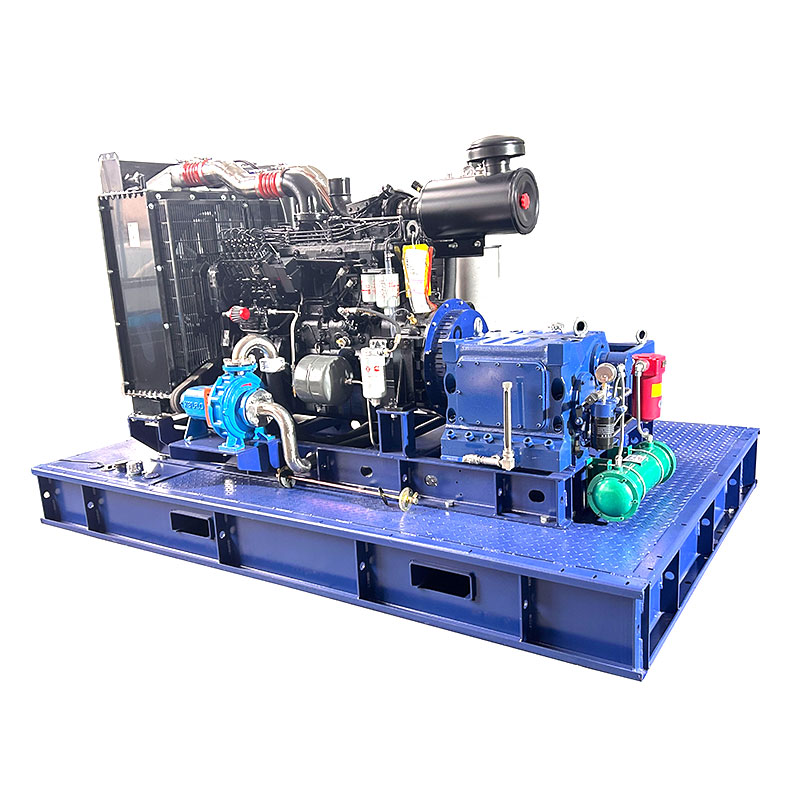

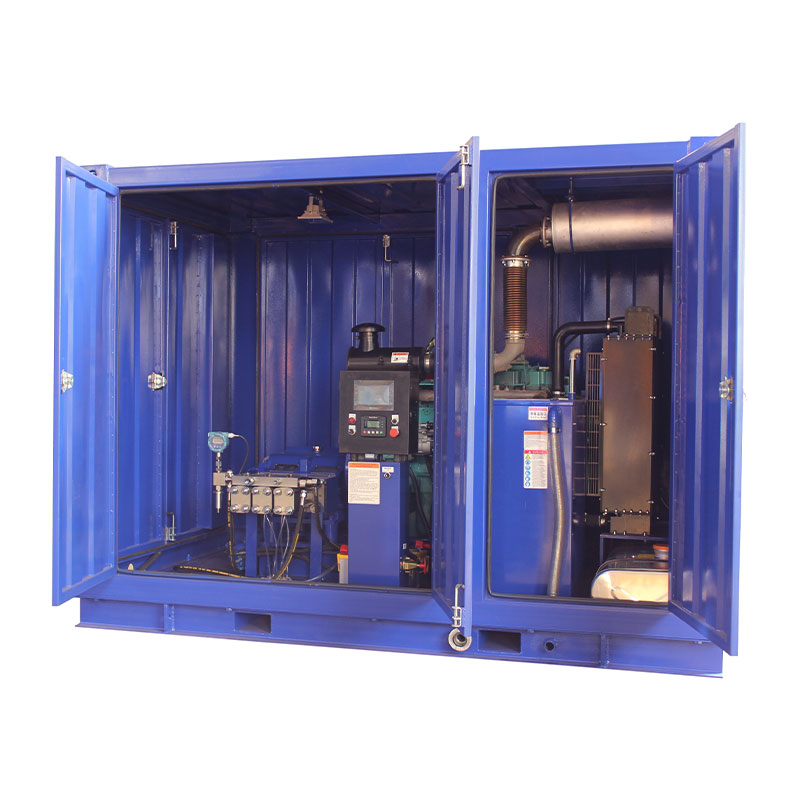

Stacionarna jedinica s dizelskim motorom
Duljina: 2800 mm
Težina: 2000 mm
Visina: 2000 mm
Težina: 2800 kg
Značajke
Snage do 132 kW
Horizontalni dizajn s 3 cilindra
Širok izbor komplementarnih pomoćnih sredstava
Kvaliteta i pouzdanost
Glava pumpe od nehrđajućeg čelika je bez izmjeničnog naprezanja
Visokotlačno brtvljenje s prethodno napregnutom oprugom čini dulji vijek trajanja
Čvrsti čvrsti keramički klip koji osigurava visoku čvrstoću i stabilan rad
Integrirano ulje za podmazivanje i sustav hlađenja klipa za produljenje radnog vijeka.
Ugrađen dvostruki reduktor za veću učinkovitost ravnoteže prijenosa
Poseban dizajn magnetskog filtra kartera
Sustav prisilnog podmazivanja kartera
Dizajn integriranog kugličnog ulaznog ventila za tekućinu uvelike poboljšava učinkovitost mehanike fluida.
Dizajn računalne mehanike fluida za dinamička opterećenja kako bi se osigurala najveća pouzdanost pod maksimalnim radnim uvjetima.
Radilica je izrađena postupkom kovanja visoke čvrstoće i posebno je obrađena

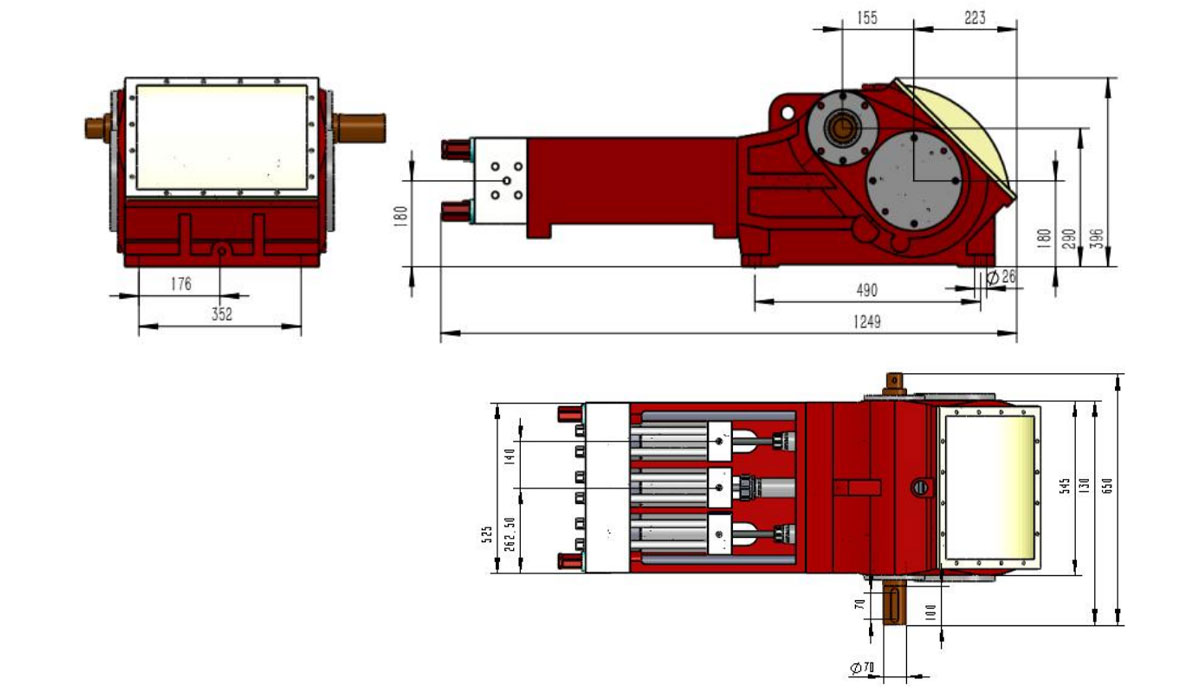

Glavne dimenzije bez dodataka kao što su usisni vod, regulator pritiska itd.
Detaljni nacrti dimenzija i težine dostupni su na zahtjev.
| Model | Klip | Protok | Potrebna snaga (kw) | D | okretaja u minuti | ||||
| 55kw | 75kw | 90kw | 110kw | 132kw | n1 | n2 | |||
| Promjer (mm) | (l/min) | Radni tlak (bar) | |||||||
| ZAŠTO13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| ZAŠTO13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| ZAŠTO13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| ZAŠTO13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| ZAŠTO13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| ZAŠTO13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| ZAŠTO13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| ZAŠTO13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| ZAŠTO13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| ZAŠTO13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| ZAŠTO13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| ZAŠTO13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| ZAŠTO13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| ZAŠTO13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| ZAŠTO13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D=klip/klip promjera [mm] | ZAŠTO13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=okretaji motora/motora | ZAŠTO13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Or.p.m radilice | ZAŠTO13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Brzina klipa: 1,08 m/s | Tablica pretvorbe: Snaga 1kW=1,34KS |
| Sila šipke:54KN | Op.pritisak 1bar=14,5psi=0,1Mpa |
| Hod: 90 mm | Učinkovitost pretvorbe visokotlačne pumpe WHY može doseći do 90%~96% |
