Dom > Katalozi > Visokotlačna pumpa > WHY3700 električna visokotlačna pumpa za vodu
Visokotlačne pumpe WHY3700 izrađene su za rad pri kontinuiranom maksimalnom radnom vremenu navedenom u parametrima učinka. Samo usporedite brzinu radilice, prosječnu brzinu klipa, promjer klipa i nazivnu snagu.
Pumpa visokog pritiska
Težina: cca. 200 KG

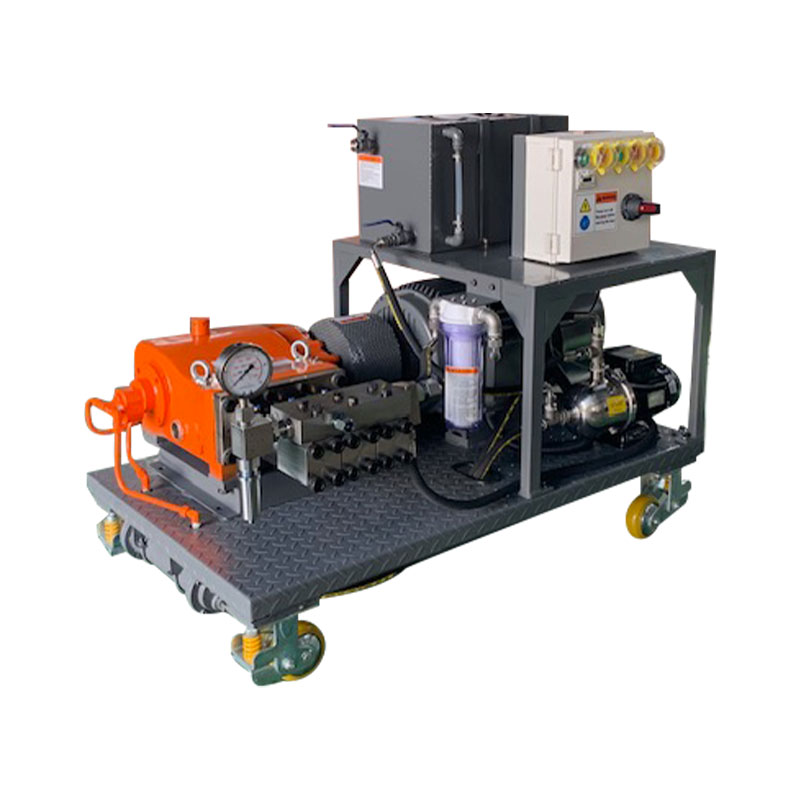

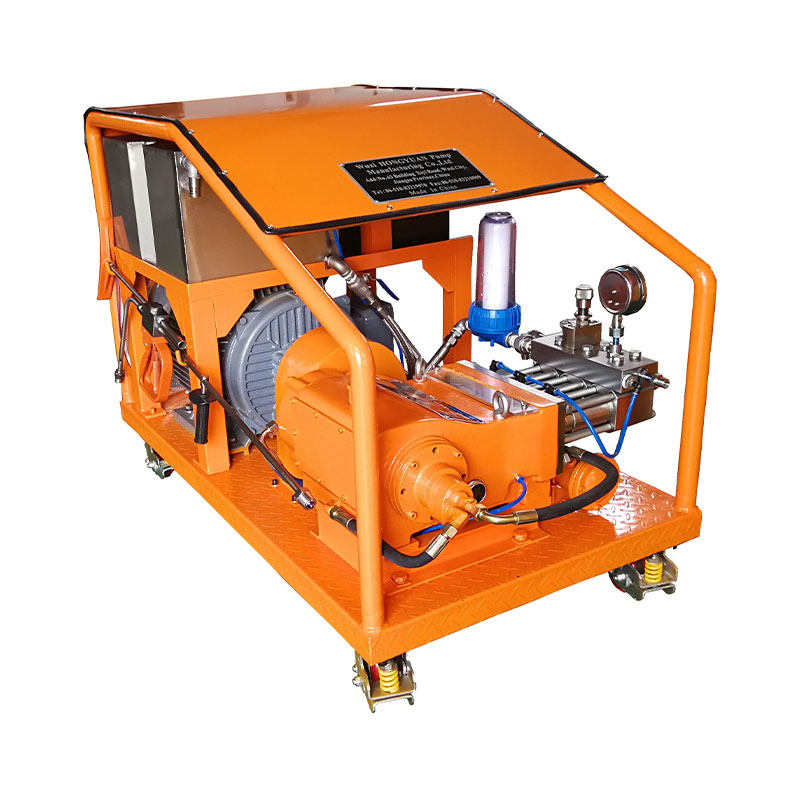

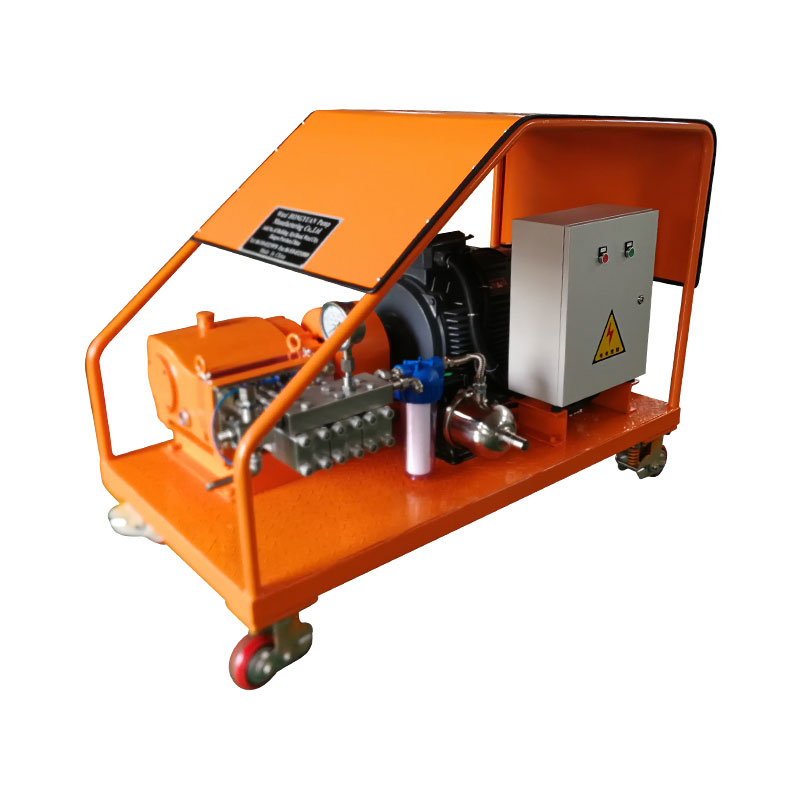

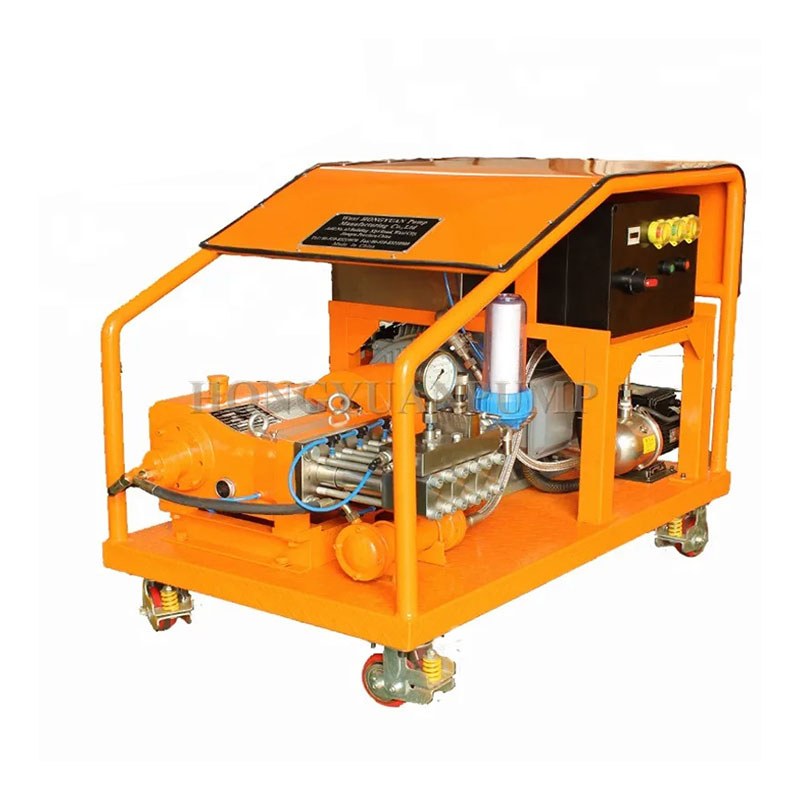

Stacionarna jedinica s elektromotorom
Duljina: 1300 mm
Širina: 900 mm
Visina: 1000 mm
Težina: ≈650 kg

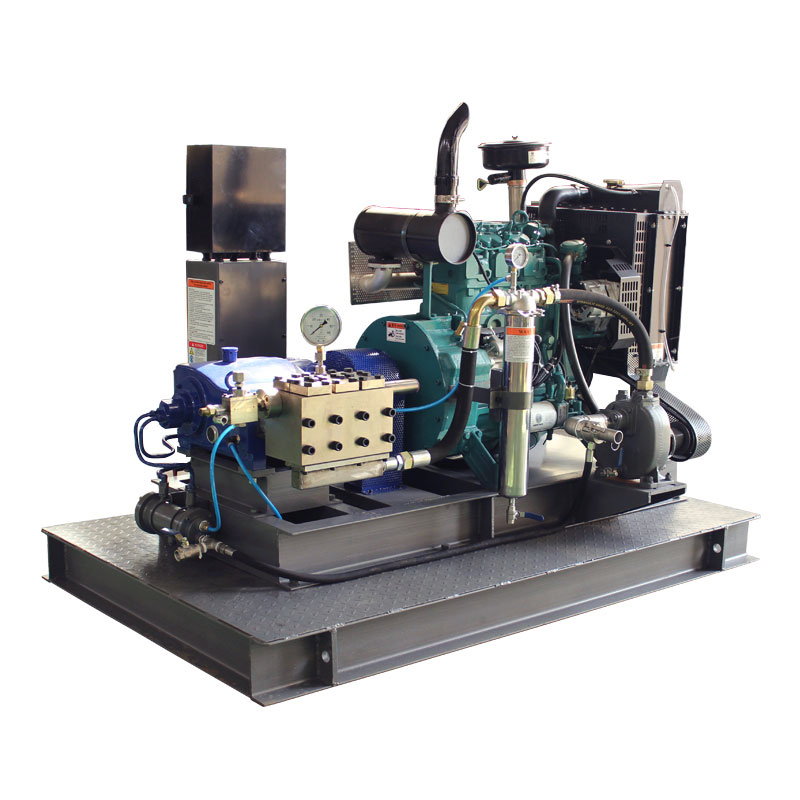

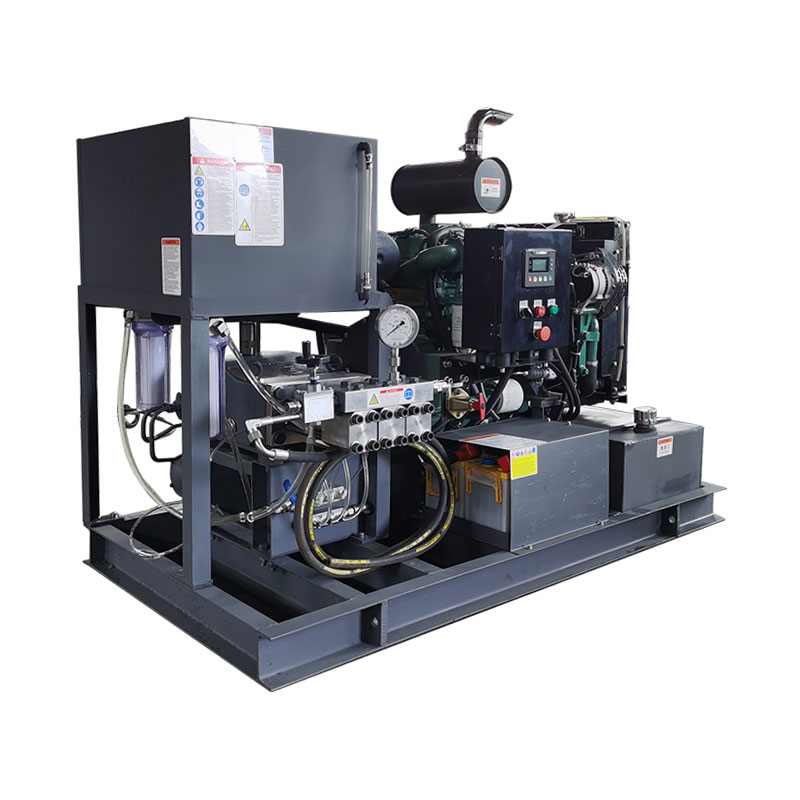

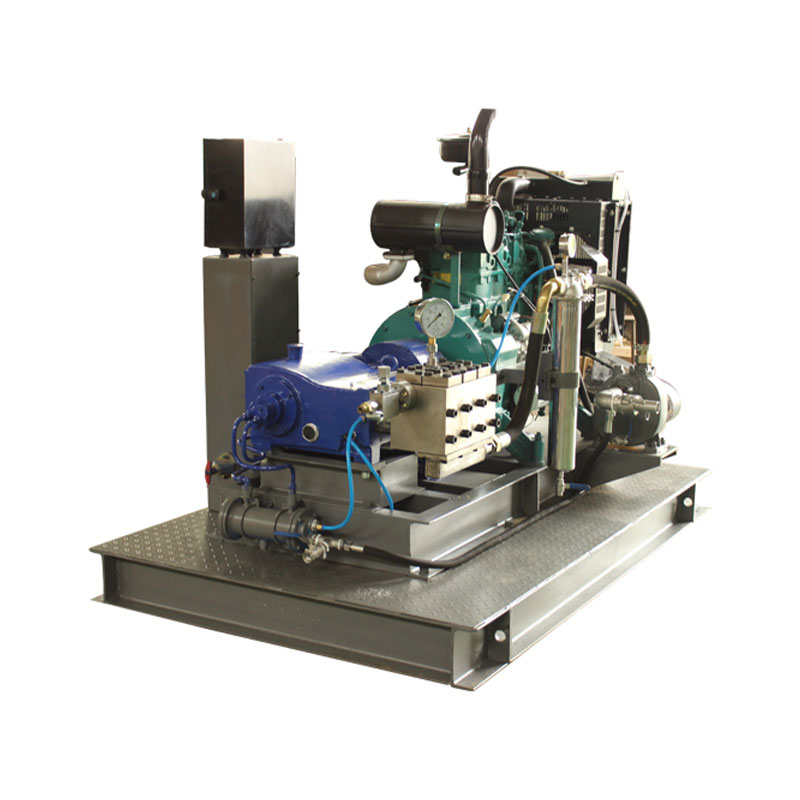

Stacionarna jedinica s dizelskim motorom
Duljina: 1600 mm
Širina: 1200 mm
Visina: 1500 mm
Težina: 850 kg
Značajke
Snage do 37kw
Horizontalni dizajn s 3 cilindra
Glava pumpe od nehrđajućeg čelika bez izmjeničnog opterećenja
Visokotlačno brtvljenje s prednapregnutom oprugom omogućuje dulje trajanje.
Čvrsti čvrsti keramički klip koji osigurava visoku čvrstoću i stabilan rad
Opcijski sustav hlađenja klipa može se koristiti za produljenje vijeka trajanja brtve
Dizajnirani ugrađeni reduktor pomaže poboljšati učinkovitost prijenosa.
Poseban dizajn magnetskog filtra kartera
podmazivanje prskanjem kartera
Dizajn integriranog kuglastog ulaznog ventila za tekućinu uvelike poboljšava učinkovitost mehanike fluida.
Dizajn računalne mehanike fluida u dinamičkom opterećenju kako bi se osigurala najveća pouzdanost u radnim uvjetima s maksimalnim opterećenjem.
Radilica je izrađena postupkom kovanja visoke čvrstoće i posebno je obrađena.

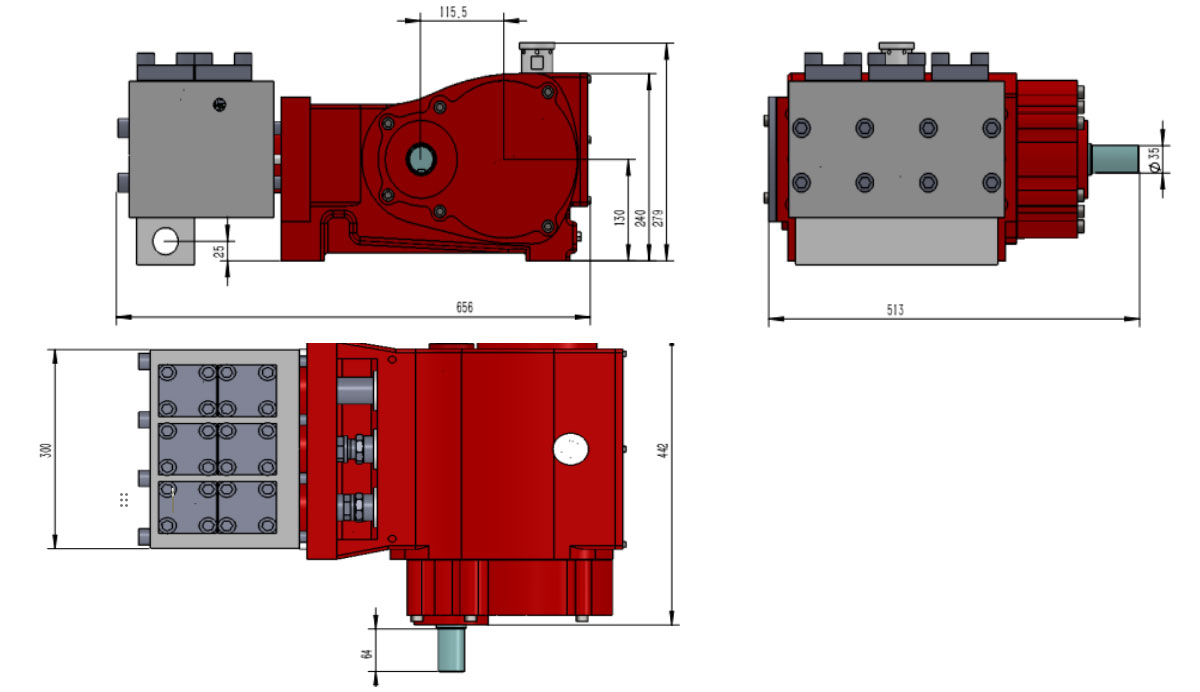

Glavne dimenzije bez dodataka kao što su usisni vod, regulator pritiska itd.
Detaljni nacrti dimenzija i težine dostupni su na zahtjev.
| Serija WHY3700 | Sila šipke | 23KN | |||||||||
| Model | Klip | Protok | Potrebna snaga (kw) | Moždani udar | 54 mm | ||||||
| promjer | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/min) | Radni tlak (bar) | okretaja u minuti | okretaja u minuti | |||||||
| ZAŠTO3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| ZAŠTO3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| ZAŠTO3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| ZAŠTO3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| ZAŠTO3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| ZAŠTO3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| ZAŠTO3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| ZAŠTO3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| ZAŠTO3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D=klip/klip promjera [mm] | ZAŠTO3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=okretaji motora/motora | ZAŠTO3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=Or.p.m radilice | Tablica pretvorbe: Ocjena 1kW=1,34KS |
| N2 Brzina klipa: 1,08 m/s | Op.pritisak 1bar=14,5psi=0,1Mpa |
| Sila šipke: 23KN | 1GPM=3,78L/M |
| Moždani udar：54mm |
