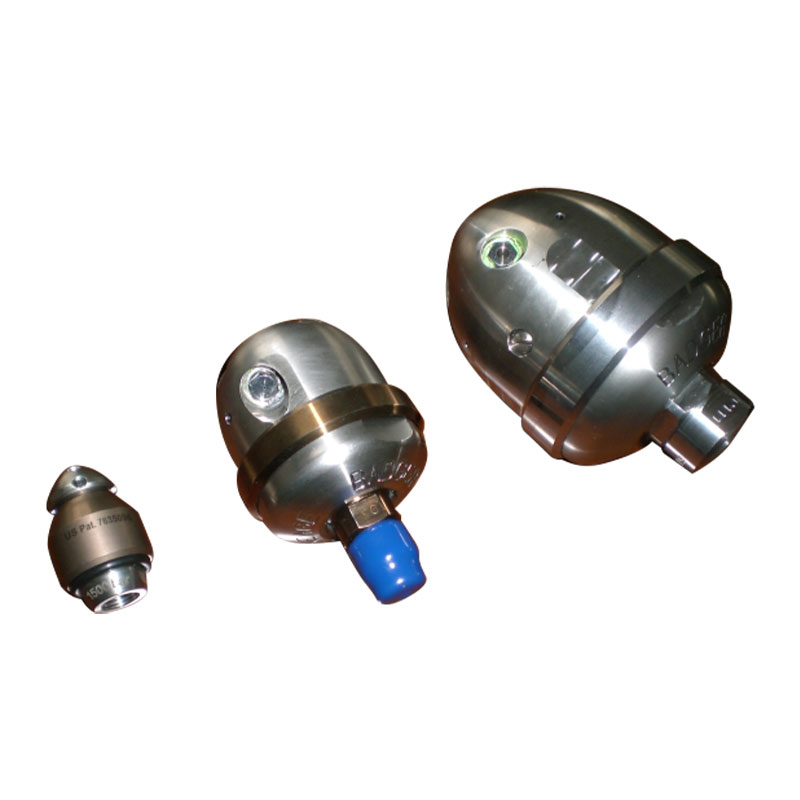

Cijevne mlaznice

Tehnički parametar

Zahtjevi za kvalitetu vode

Ulazna temperatura: ≤40℃; PH vrijednost: 6,5 ~ 8,5
Točnost filtracije vode: ≤10 μm

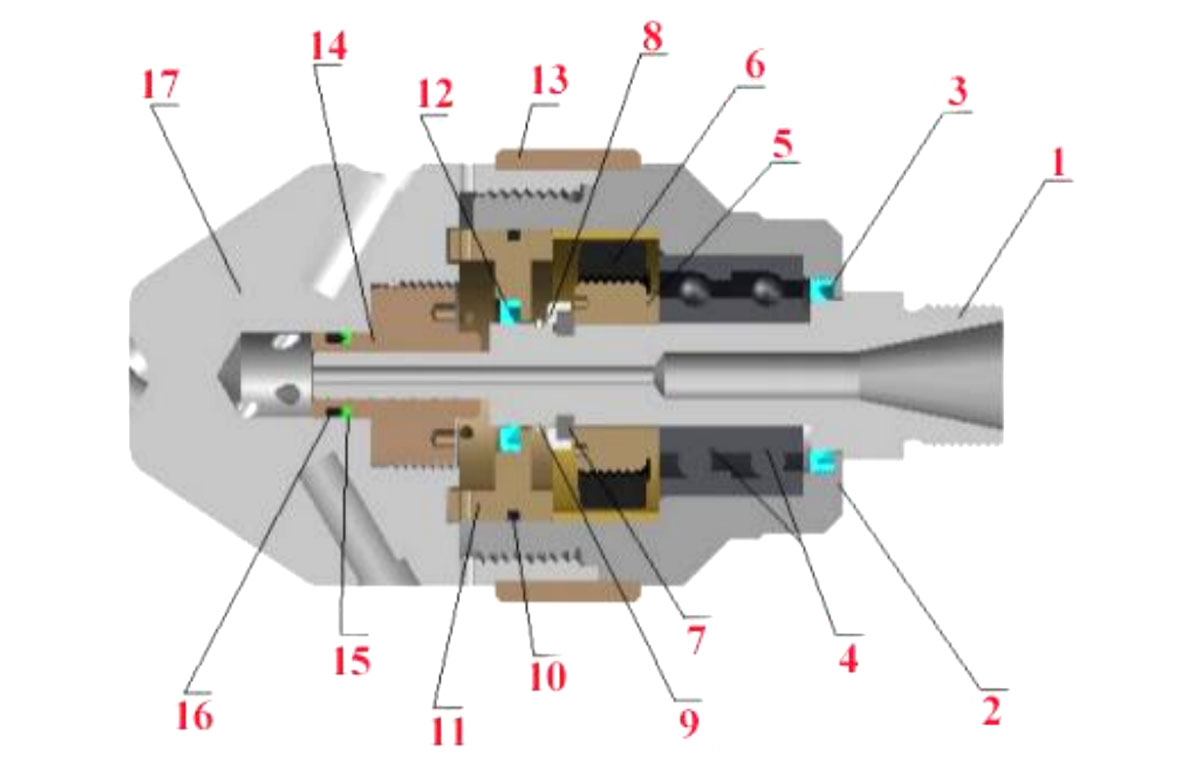

WG15 ＊ Shematski dijagram sklopa rotirajuće brtve i presjek

Podružnica za rezervne dijelove

Postupak instalacije i stvari koje zahtijevaju pozornost

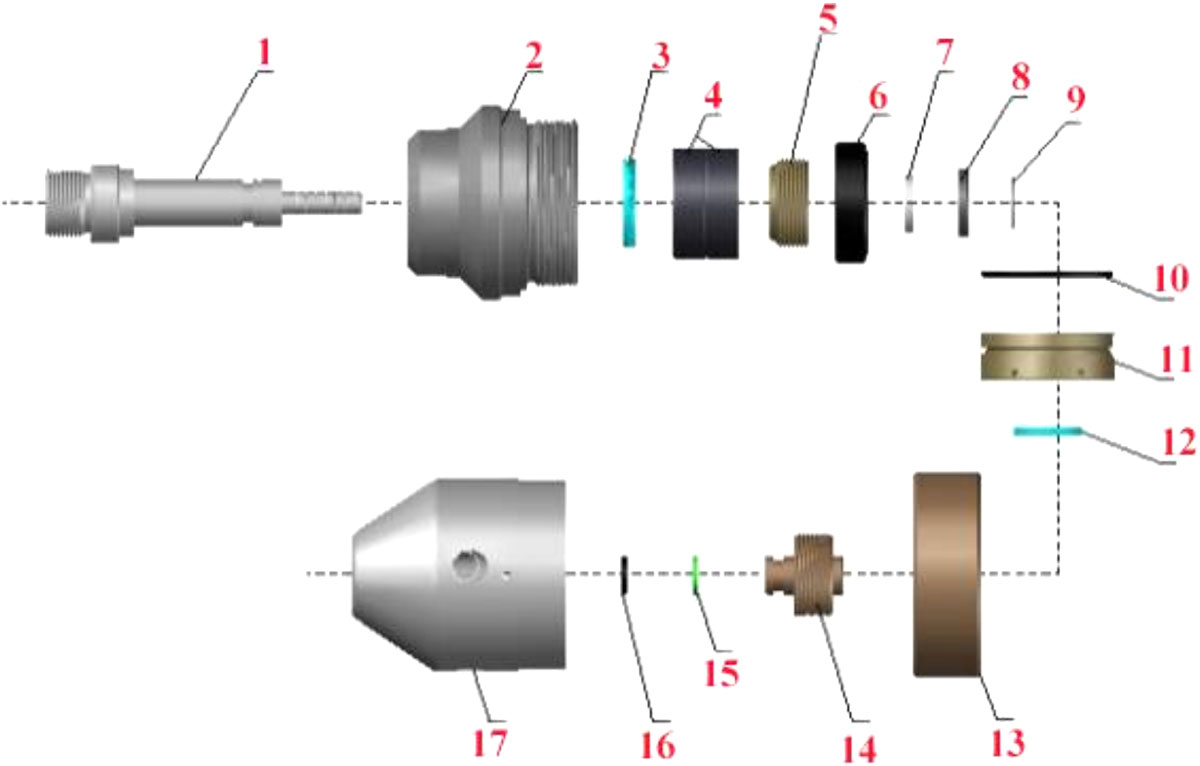

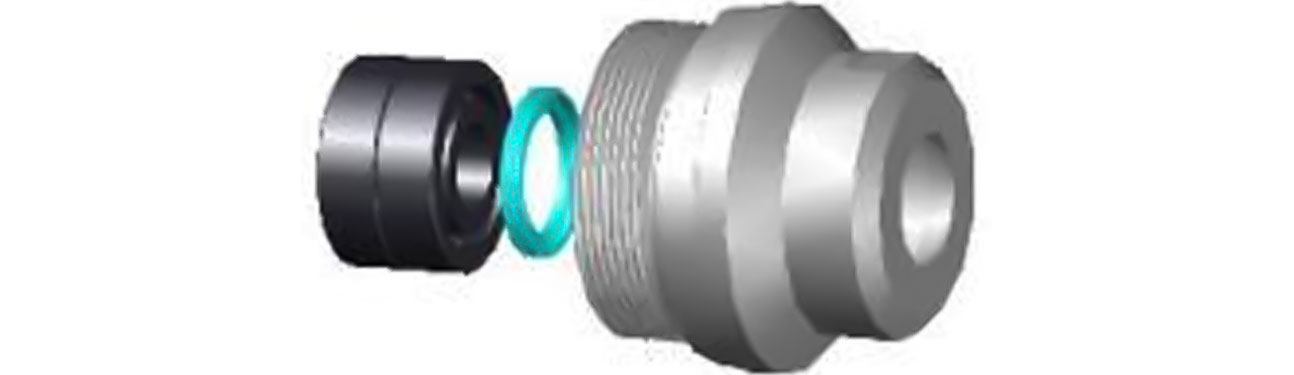

(1) Ugradite uljnu brtvu 3 u unutarnju rupu na stražnjem kraju rotirajućeg kućišta 2 i par osovine s kutnim kontaktom 4 (napomena: smjer ugradnje uljne brtve 3 je utor okrenut prema unutra, inače će se rotirajuće kućište 2 napuniti vodom i oštetiti ležaj; imajte na umu da je kutni kontaktni ležaj 4 montiran u istom smjeru kao i dva ležaja, s jednom stranom vanjske strane široki prsten okrenut prema stražnjem kraju rotirajućeg kućišta 2).

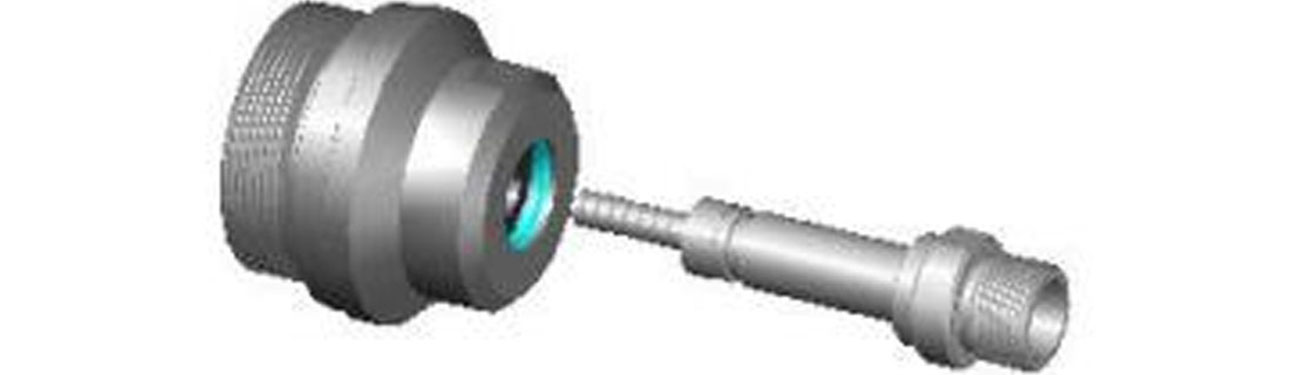

(2) Umetnite osovinu 1 sa stražnjeg kraja okretnog kućišta 2 u okretno kućište 2.

(3) Nanesite sredstvo protiv zagriza na zrno vijka osovine 1 i magnetske željezne komponente (uključujući: magnetski prijelazni priključak 5 i magnet 6), zategnite navoj magneta 6 i magnetski prijelazni priključak 5 (napomena: pozitivna rotacija navoja), zatim provucite komponentu magneta 6 kroz prednji dio osovine 2 i zategnite navoj osovine 2 (napomena: pozitivna rotacija navoja).

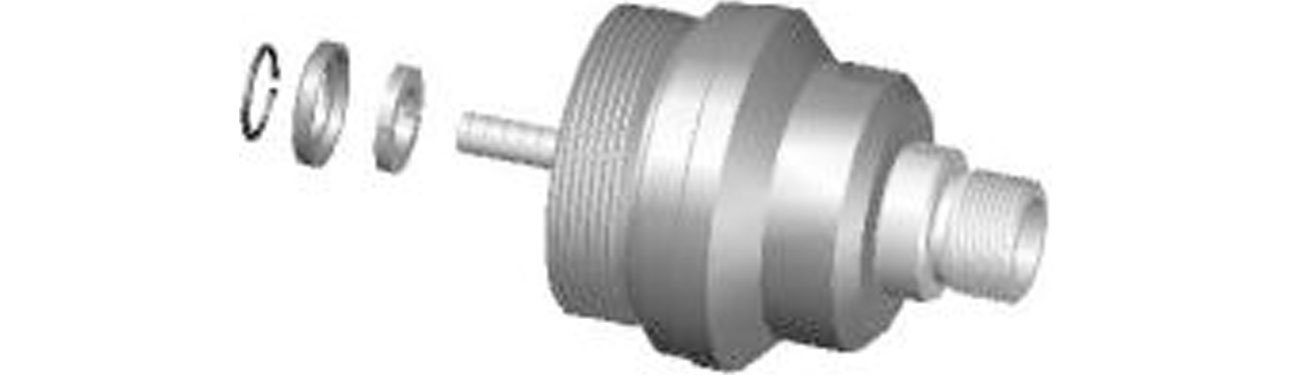

(4) Ugradite uskočni prsten 7 i čahuru uskočnog prstena 8 u utor prstena osovine 1, a zatim ih pričvrstite uskočnim prstenom 9.

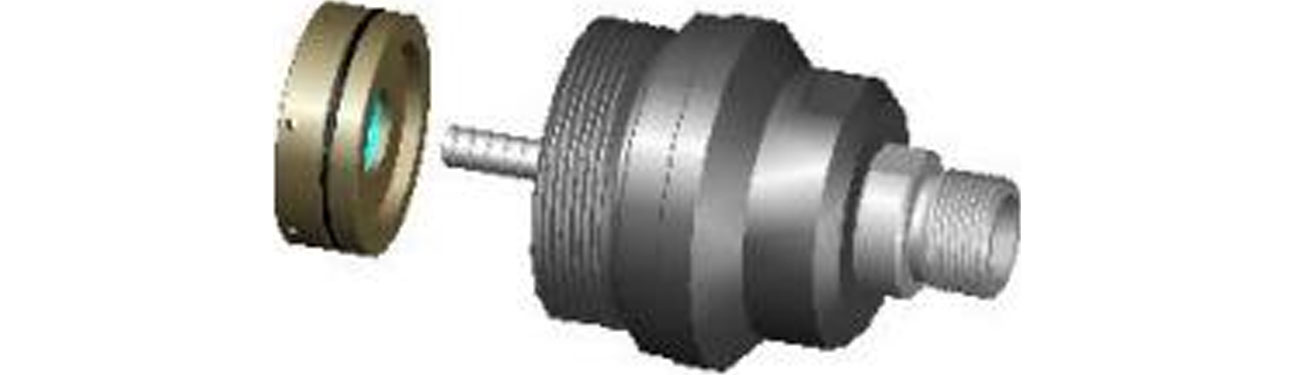

(5) Umetnite kostur uljne brtve (uključujući: O prsten 10, kostur uljne brtve 11 i uljnu brtvu 12) s prednjeg kraja vratila 2 i ugradite ga u okretno kućište 2.

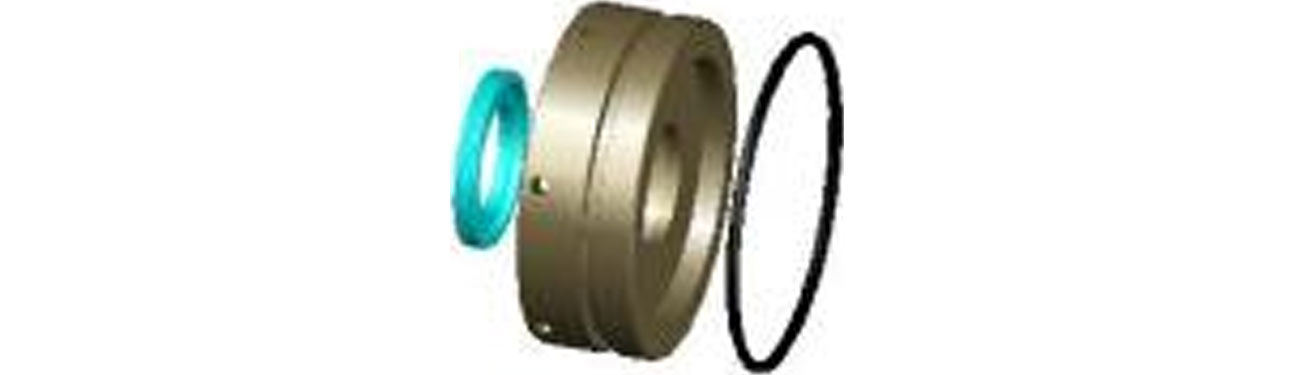

Napomene: upute za ugradnju kostura uljne brtve.
O brtveni prsten 10 ugrađen je u prstenasti utor na vanjskoj strani kostura uljne brtve 11.
Ugradite uljnu brtvu 12 u utor unutarnje rupe kostura uljne brtve 11 (obratite pozornost na smjer ugradnje uljne brtve 12, utor je okrenut prema unutra).

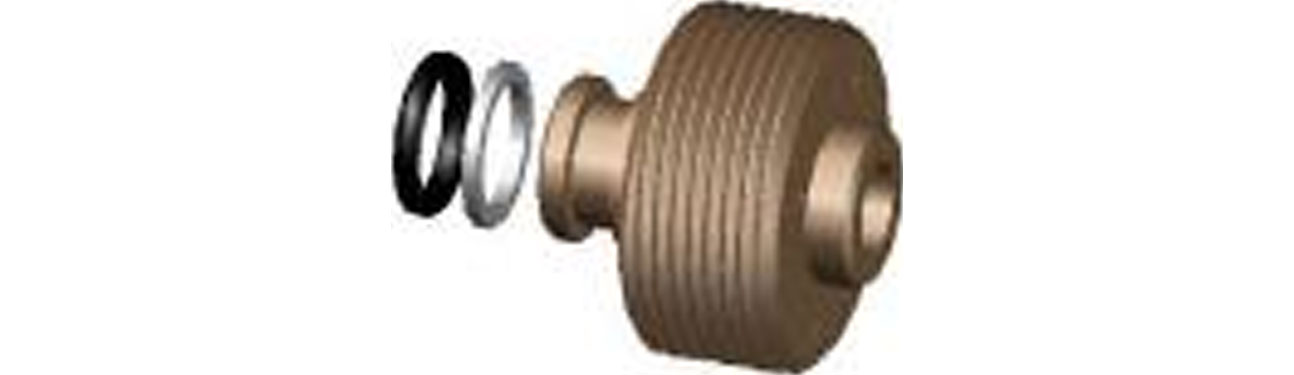

(6) Instalirajte O-prsten 16 i plastični brtveni prsten 15 uzastopno u utor za prsten na prednjoj strani bakrene brtvene čahure 14. (obratite pozornost na redoslijed ugradnje O-prstena 16 i plastičnog brtvenog prstena 15. O-prsten 16 je instaliran s vanjske strane utora za prsten bakrene brtvene čahure 14. Obratite pozornost na smjer ugradnje plastičnog brtvenog prstena 15, sa stranom utora prema O prstenu 16).

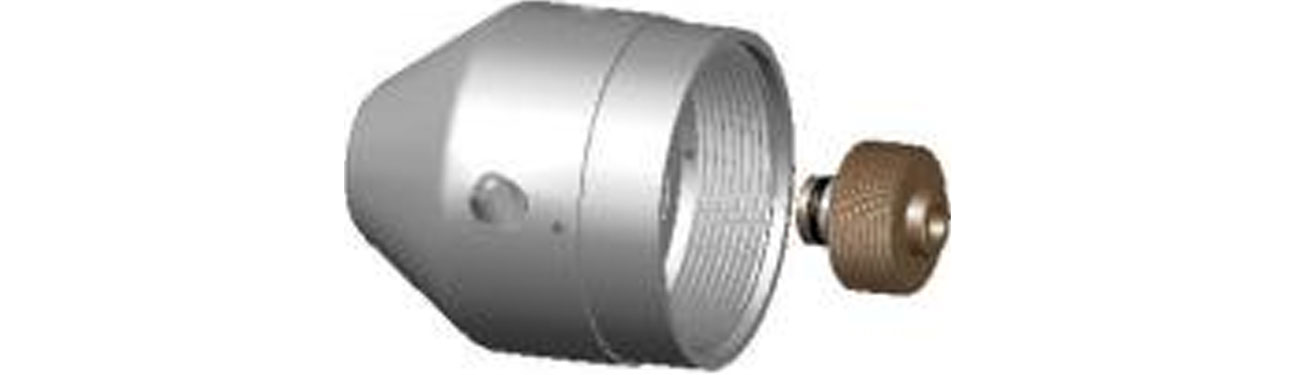

(7) Nanesite sredstvo protiv zagriza na navoj bakrene brtvene čahure 14 i unutarnji navoj rupe rotirajuće glave 17, zatim zavrnite bakrenu brtvenu čahuru 14 u unutarnji navoj rupe rotirajuće glave 17 i zategnite je (napomena: pozitivni navoj vijka).

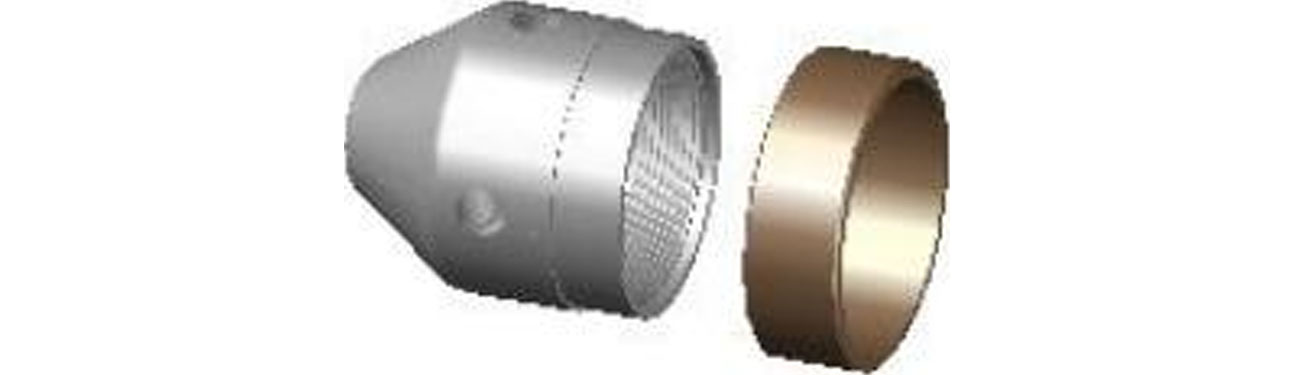

(8) Umetnite potporni prsten 13 sa stražnjeg kraja rotirajuće glave 17 i postavite ga izvan rotirajuće glave 17.

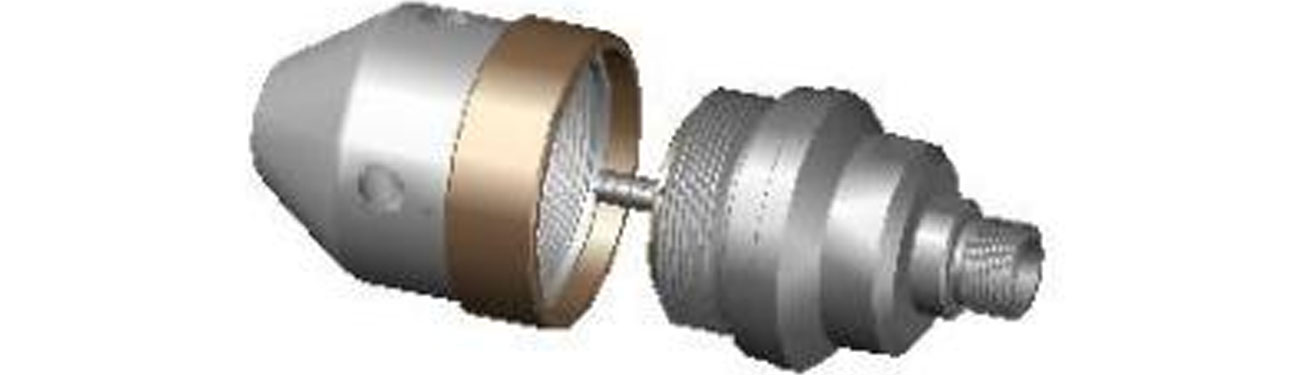

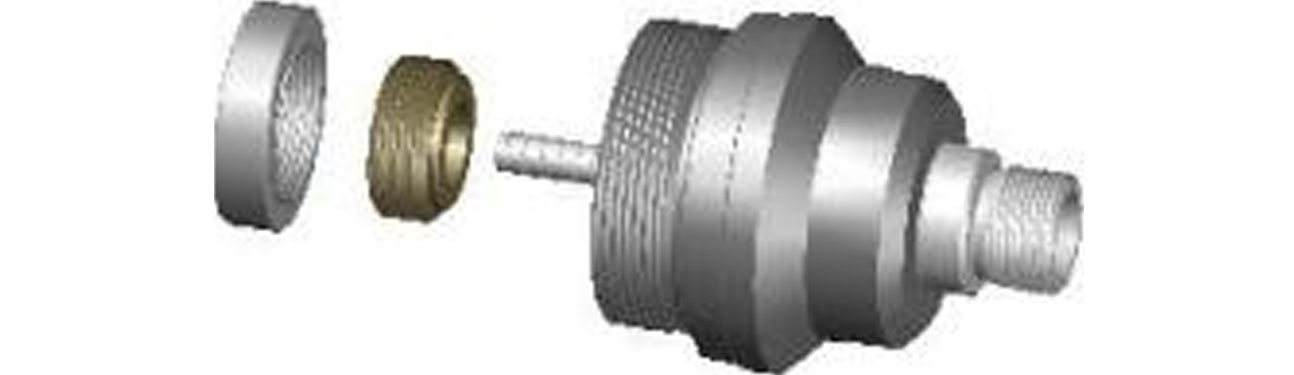

(9) Na kraju, sredstvo protiv zagriza nanosi se na prednji kraj vanjskog navoja rotirajućeg kućišta 2 i stražnji kraj unutarnjeg navoja rotirajuće glave 17. Prednji kraj podsklopne osovine 1 dovršen u koraku (5) umeće se u unutarnju rupu bakrene brtvene čahure 14 rotirajuće glave 17, a zatim se navoji rotirajućeg kućišta 2 i rotirajuće glave 17 su zategnute (napomena: navoj ima pozitivnu rotaciju).

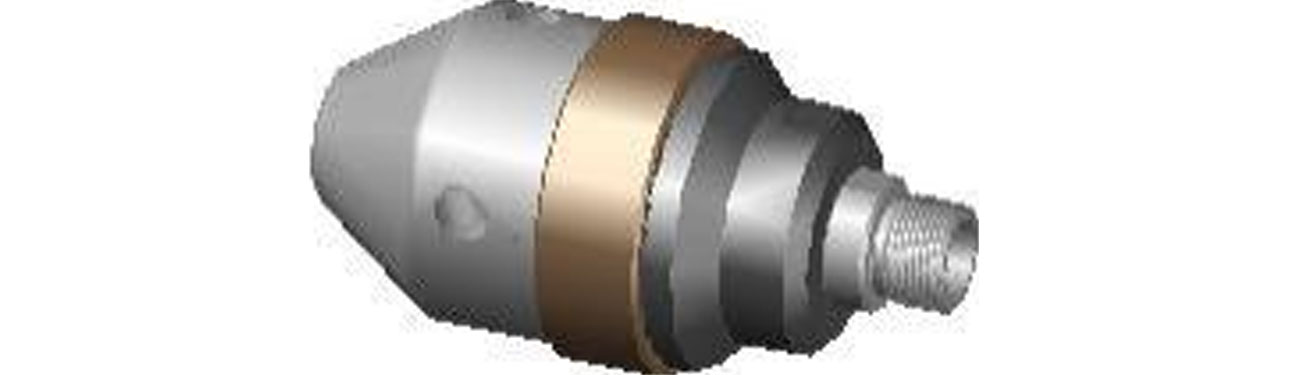

(10) Gore navedenim koracima završen je proces sastavljanja WG15＊mlaznice.

6. Proces rastavljanja i stvari koje zahtijevaju pozornost

(1) Upotrijebite otvoreni ključ da stegnete rotirajuću glavu 17 i rotirajuće kućište 2 na stranu glodanja, a zatim odvrnite rotirajuću glavu 17 iz spiralnog uzorka rotirajućeg kućišta 2 (napomena: navoj ima pozitivnu rotaciju) i uklonite potporni prsten 13.
(2) Umetnite kliješta za osigurač u rupu na stražnjem kraju bakrene brtvene čahure 14 u rotirajućoj glavi 17, olabavite navoj (napomena: navoj ima pozitivnu rotaciju), odvrnite bakrenu brtvenu čahuru 14, provjerite ima li istrošenosti u unutarnjoj rupi bakrene brtve, ako ima istrošenosti, zamijenite je ako je ozbiljno istrošena; U isto vrijeme provjerite jesu li O-prsten 16 i plastični brtveni prsten 15 na bakrenoj brtvenoj čahuri oštećeni, ako postoje oštećenja, zamijenite ih, inače brtva neće raditi.
(3) Uklonite komponente kostura uljne brtve 11 iz unutarnje rupe na prednjem kraju rotirajućeg kućišta 2. Uklonite uljnu brtvu 12 i O-prsten 10 iz unutarnje rupe i utora vanjskog prstena kostura uljne brtve i provjerite ima li oštećenja na uljnoj brtvi 12 i O-prstenu 10. Ako postoji bilo kakvo oštećenje, promijenite ga, inače će voda ući u kućište 2 i oštetiti ležaj.
(4) Pomoću vanjskih kliješta rastavite osigurač 9 s osovine 1 i rastavite čahuru uskočnog prstena 8 i uskočni prsten 7 iz utora za prsten na osovini 1 .
(5) Skinite spojeni magnetski sklop s osovine 1 i provjerite ima li prljavštine na magnetu. Ako postoji, očistite ga.
(6) Izvucite osovinu 1 iz stražnjeg kraja kućišta vodoravno, provjerite ima li istrošenosti na vanjskoj površini osovine 1. Ako ima istrošenosti, promijenite je.
(7) Pažljivo uklonite kutni kontaktni ležaj 4 iz unutarnjeg otvora rotirajućeg kućišta 2 i provjerite je li ležaj vratila oštećen. Ako je oštećen, zamijenite ga.
- 7 -
(8) Uklonite uljnu brtvu 3 sa stražnjeg kraja unutarnjeg otvora rotirajućeg kućišta 2. Provjerite je li uljna brtva 3 oštećena. Ako je oštećen, zamijenite ga.
Gore navedenim koracima dovršen je cijeli proces rastavljanja mlaznice WG15＊.
Bilješke:
• Obratite pažnju na smjer ugradnje kutnog kontaktnog ležaja tijekom procesa montaže, ako se ugradi obrnutim smjerom, mlaznica se neće koristiti;
•Tijekom montaže obratite pozornost na smjer ugradnje uljne brtve. Ako se instalira obrnuto, voda koja ulazi u mlaznicu ne može se zatvoriti, ležaj će se oštetiti i glava mlaznice se neće okretati.
• Tijekom procesa sastavljanja obratite pažnju na položaj ugradnje O-prstena i plastičnog brtvenog prstena. Ako su O-prsten i plastični brtveni prsten okrenuti, neće moći igrati ulogu brtvljenja. U međuvremenu obratite pozornost na smjer ugradnje plastičnog brtvenog prstena.
• Sve brtve unutar rotirajuće mlaznice lako se troše i trgaju. Tijekom korištenja rotirajuće mlaznice potrebno je u svakom trenutku obratiti pozornost na curenje mlaznice. Ako se utvrdi bilo kakva nepravilnost, potrebno je na vrijeme provjeriti je li plomba oštećena.

7. Uobičajeni problemi s rotirajućom mlaznicom

(1) rotirajuća mlaznica ne može se okretati;
Razlog:
A) Unutarnje oštećenje ležaja (normalno oštećenje ili rano oštećenje uzrokovano dotokom vode zbog kvara uljne brtve);
B) Mlaznica koja se koristi za stvaranje ekscentričnog momenta je blokirana ili je instalirani otvor mlaznice premalen za postizanje početnog momenta;
(2) radni tlak brzo opada;
Razlog:
A) Oštećenje mlaznice;
B) Mlaznica je labava, što rezultira labavim brtvljenjem;
C) Pukotine se pojavljuju na osovini ili bakrenoj brtvenoj čahuri.
(3) radni tlak se polako smanjuje;
Razlog:
A) Mlaznica se normalno nosi;
B) Osovina ili bakrena brtvena čahura su istrošene.

8. Središnji kavez

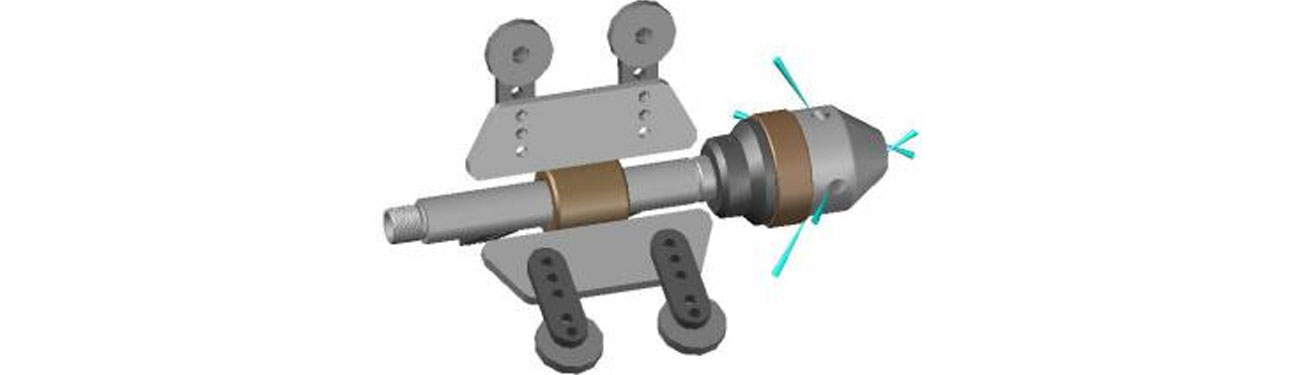

Središnji držač štiti rotirajuću mlaznicu koja radi u cijevi i uravnotežuje udaljenost prskanja mlaznice. Podesivi raspon je 150~300 mm.
